ピカス(PiCUS Sonic Tomograph 3)は、幹に打った測定点の間を伝わる音の速さから、幹の断面を画像にする音波トモグラフです。製品の構成と測定の流れ、測定点の数の考え方、東京都のマニュアルでの扱いを、当社での使い方とあわせて、メーカーの資料をもとに樹木医がまとめました。
IML社の樹木診断機器をひとつずつ取り上げる連載の第4回です。第3回まではレジ(穿孔抵抗測定器)の仲間を取り上げてきました。今回から、ロストックのIML Electronic社がつくるピカスの各機器に移ります。ピカスの仕組みと精度の研究、レジとの使い分けは、ピカス(PiCUS)とは何か。音波と電気抵抗で幹の断面を診る樹木診断機器を、樹木医が解説しますにまとめてありますので、今回は製品そのものと、現場での測り方に絞ります。
先に答え
- ピカスは、電子ハンマーで幹の測定点を軽くたたき、音が木の中を伝わる時間を測って、幹の断面を色分けした画像(トモグラム)にする機器です。現行の型はPiCUS Sonic Tomograph 3です。
- センサーは型により6個または12個で、測定点はパソコンを使わずに最大24点、パソコンやアプリを使うと最大99点まで設定できます。音の伝わる時間は1マイクロ秒の精度で測ります。
- メーカーが示す対象は、幹の直径がおよそ30〜40cmから500cmを超えるものまでです。東京都のマニュアルは、測定可能な幹周を1.8〜15mとしています。

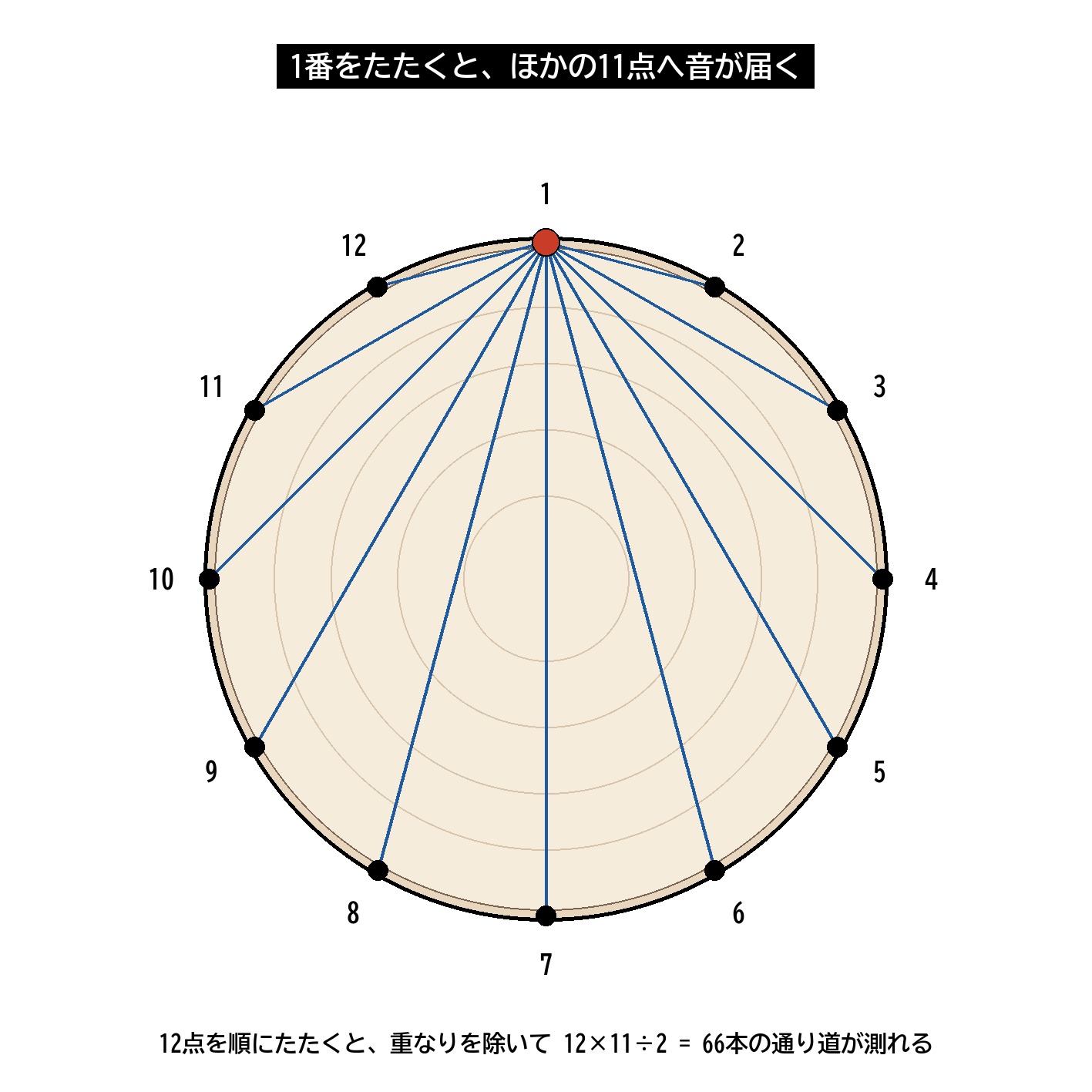

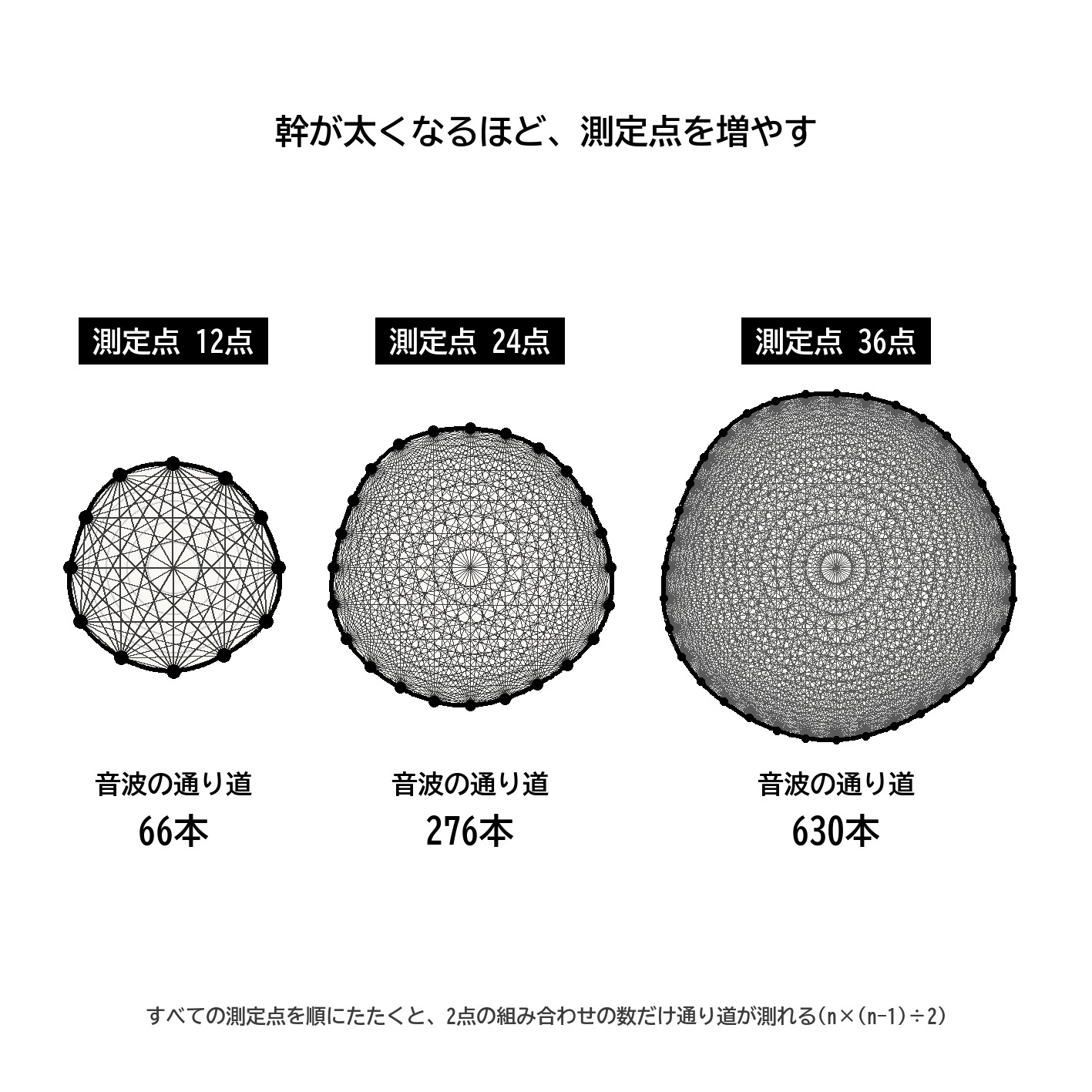

- 測定点の数を増やすと、音の通り道は2点の組み合わせの数だけ増えます。12点で66本、24点で276本、36点で630本です。
- 断面の形を正確に入力するほど画像の精度が上がるため、測定点の位置はキャリパーで測ります。

ピカスは何でできているか──標準の構成

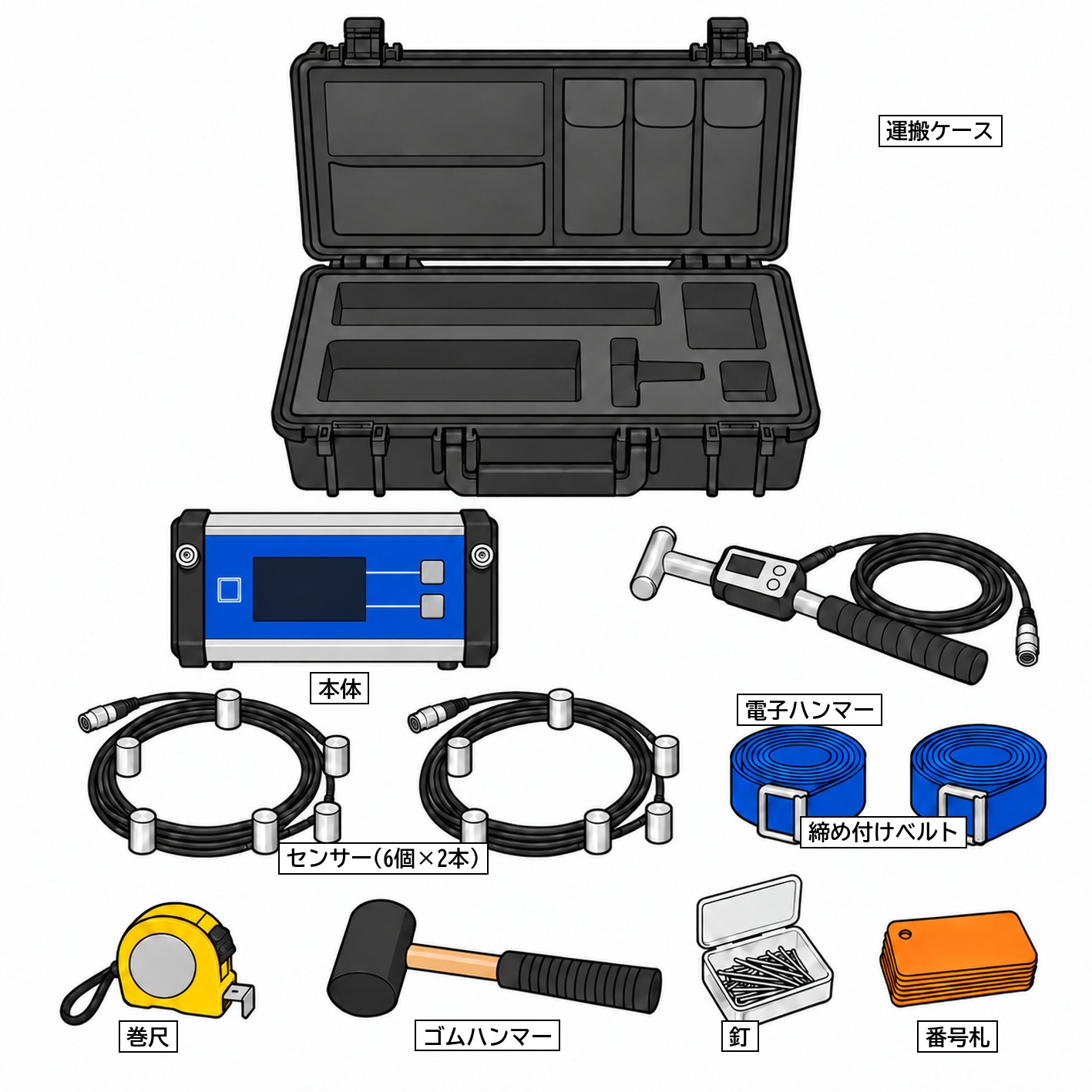

IML Electronic社の製品ページによると、標準の構成は次のとおりです。測定に要るものが、ひとつの運搬ケースに収まっています。

| 部品 | 役割 |
|---|---|
| 本体(コントロールユニット) | 画面付き、測定の操作と、断面画像の下見を表示する |
| センサーチェーン(6個×左右2本) | 6個ずつのセンサーを1本のケーブルにまとめたもの、測定点の釘に取り付ける |
| 表示付きの無線ハンマー | 測定点の釘を軽くたたいて音を出す電子ハンマー |
| 締め付けベルト(長さ4.5m、2本) | 本体とケーブルを幹に留める |
| 巻尺、ゴムハンマー、釘・ねじの入れ物、番号札(1〜24) | 測定点の位置決めと、釘打ち、番号付け |
| ソフトウェア(USB)、取扱説明書、運搬ケース、ピカスのバッグ | 測定後の計算と記録、持ち運び |
センサーの数は、6個の型と12個の型があります。メーカーは、キャリパー(PiCUS Calliper 3)もこの運搬ケースに組み込めるとし、これまでで最もコンパクトな音波トモグラフだと紹介しています。製品資料には、本体にGPSと傾きのセンサーを内蔵し、位置と時刻の記録や樹高の測定に使えること、電池は使い方により6〜15時間もつことも書かれています。
製品資料に載っている主な数字を、構成の表とは別に一覧にしました。
| 項目 | 内容 |
|---|---|
| センサー | 6個または12個(6個をつないだ鎖が1本か2本) |
| 測定点(釘)の数 | 本体だけで最大24点、パソコンやアプリと併用で最大99点 |
| 音の伝わる時間の精度 | 1マイクロ秒(100万分の1秒) |
| 測定点の間隔の目安 | おおむね15〜40cm(開発元の説明書の推奨) |
| 本体に入っているもの | GPS と傾きのセンサー(位置と時刻の記録、樹高の測定) |
| 電池の持ち | 使い方により6〜15時間 |
(出典: IML Electronic「PiCUS Sonic Tomograph」製品ページ・製品資料 2025年6月版、IML「IML Tree Inspection Manual」v1.1 PDF p.59・61)
測れる太さと、測定点の数
メーカーの技術データでは、測定できる幹の直径は「およそ30/40cmから500cm超」です。東京都の「令和3年度 街路樹診断等マニュアル」は、使用可能な主な樹木診断機器の表(53ページ)で、ピカスの測定可能な幹周を1.8〜15mとしています。
メーカーと東京都では、太さの書き方が違います。幹を円とみなして、直径と幹周に直すと次のとおりです。
| 資料 | 資料の書き方 | 直径に直すと | 幹周に直すと |
|---|---|---|---|
| メーカーの技術データ | 直径およそ30/40cmから500cm超 | およそ30〜40cmから500cm超 | 約0.9〜1.3mから約15.7m超 |
| 東京都のマニュアル | 幹周1.8〜15m | 約57〜477cm | 1.8〜15m |
(出典: IML Electronic「PiCUS Sonic Tomograph」製品ページの技術データ、東京都建設局「令和3年度 街路樹診断等マニュアル」表Ⅲ-3・1 p.53。直径と幹周の換算は当社の計算で、幹周=直径×円周率)
測定点は、本体だけで最大24点、パソコンやアプリと組み合わせると最大99点まで設定できます。ピカスは、ひとつの測定点をたたいたときの音が、ほかの測定点に届くまでの時間を順に測っていきます。すべての測定点をたたくと、2点の組み合わせの数だけ音の通り道が測れるので、測定点を増やすほど、断面の中を通る線の本数は急に増えていきます。


通り道が多いほど、断面の輪郭や欠陥の形をより細かく描けます。一方で、釘を打つ本数も、測る手間も増えます。当社では、幹が太くなるほど測定点を増やします。増やし方は、12点、24点、36点と12点ずつ段階を上げていくのが使いやすいと感じています。測定点どうしの間隔は、開発元の説明書が勧めるおおむね15〜40cmに収まるようにしています(12点ずつ増やす段階は、当社の現場での目安です)。幹周600cm近いクスノキを測ったときは、通常の12点から36点に増やしました(埼玉県内の伝統校 樹木医によるクスノキ2本の機器診断 ピカスで幹の内部を診る)。
測定の流れ
メーカーの説明と当社での手順をあわせると、1つの高さの断面を測る流れは次のようになります。

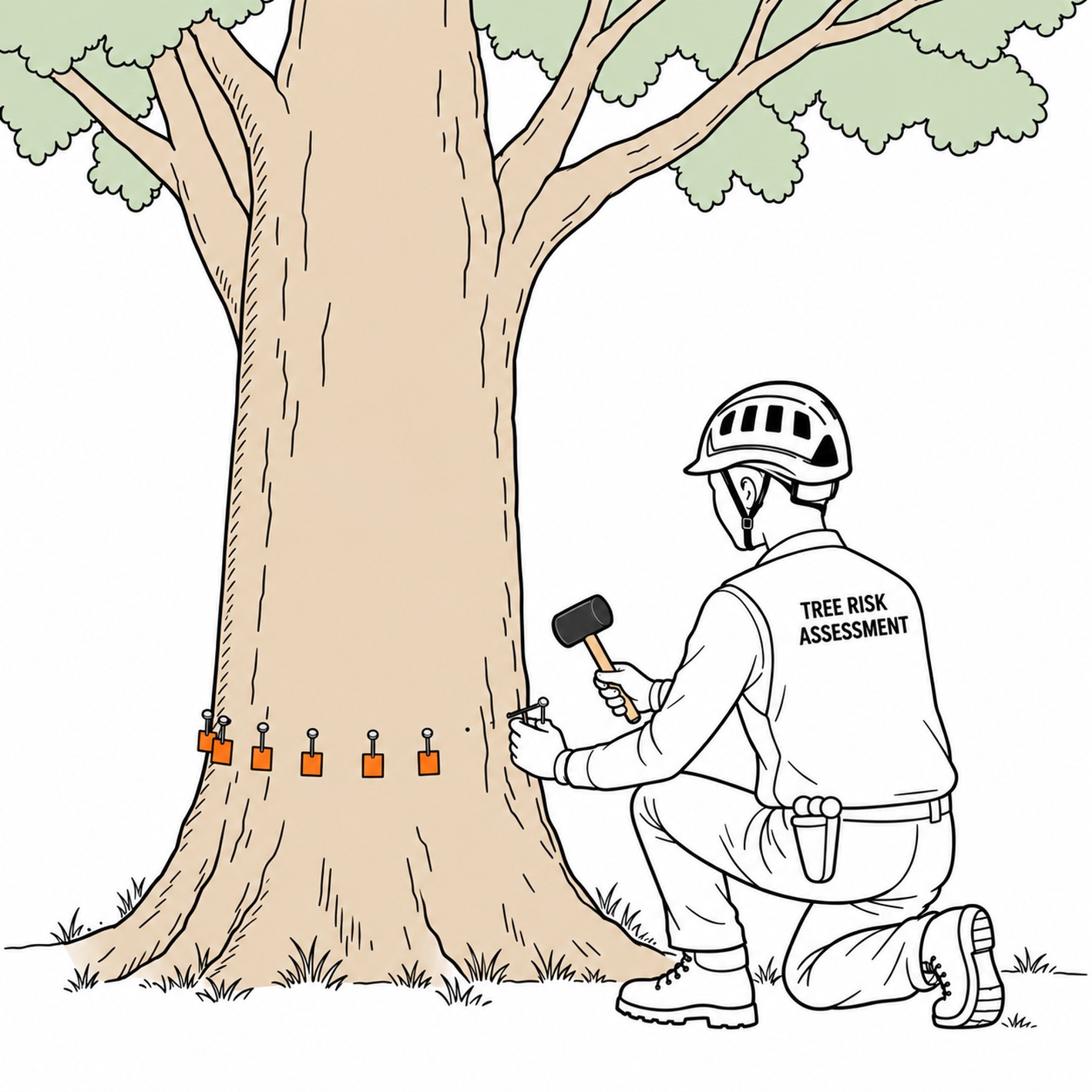

- 測る高さを決め、幹を一周するように測定点を決めて、細い釘を打ちます。番号札で1番から順に番号を付けます。

- 測定点の位置(断面の形)を測ります。ピカスは、測定点の位置と、音が伝わった時間から音の速さを計算するので、形の入力が画像の精度を左右します。この位置を素早く正確に測る道具がキャリパーです(第6回で取り上げます)。

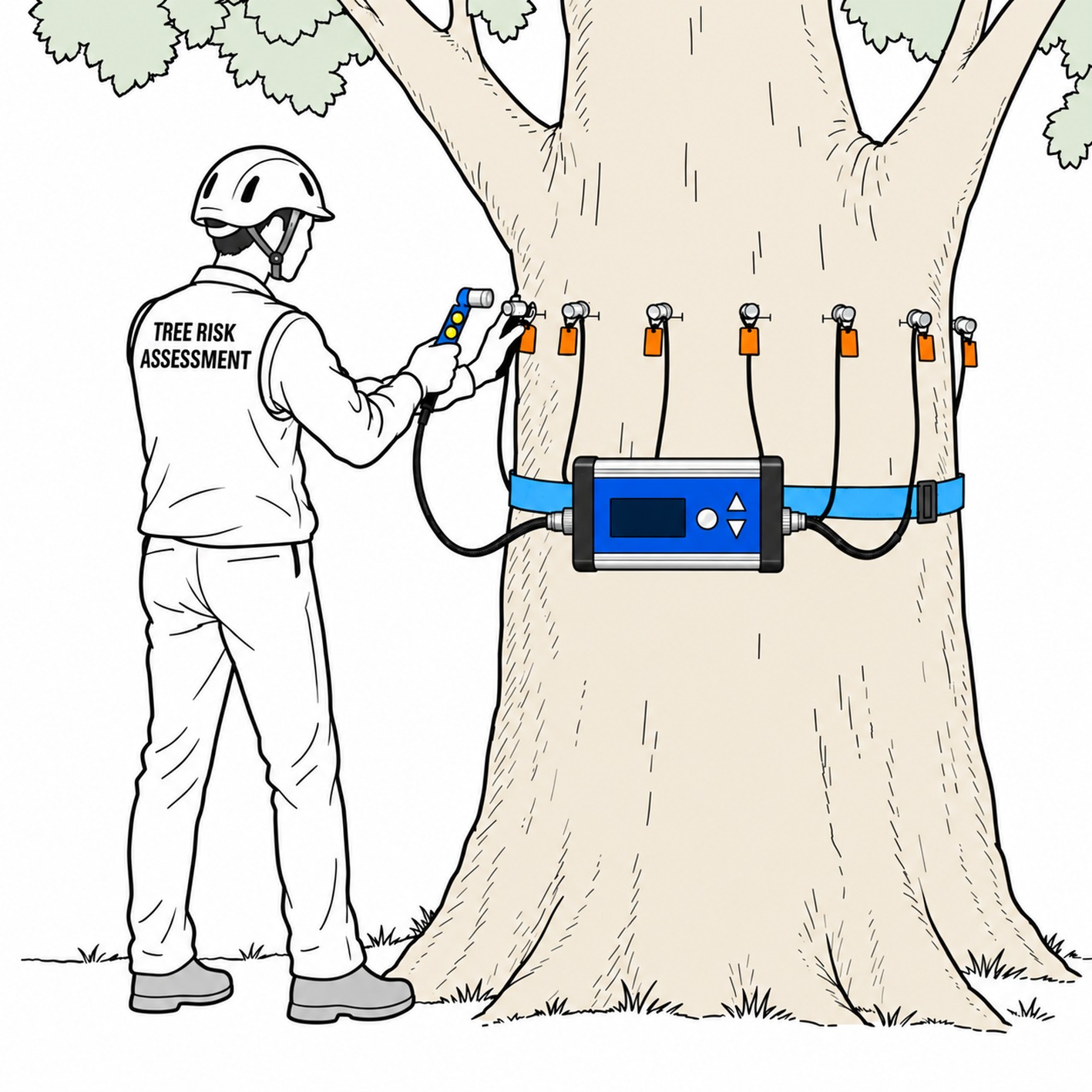

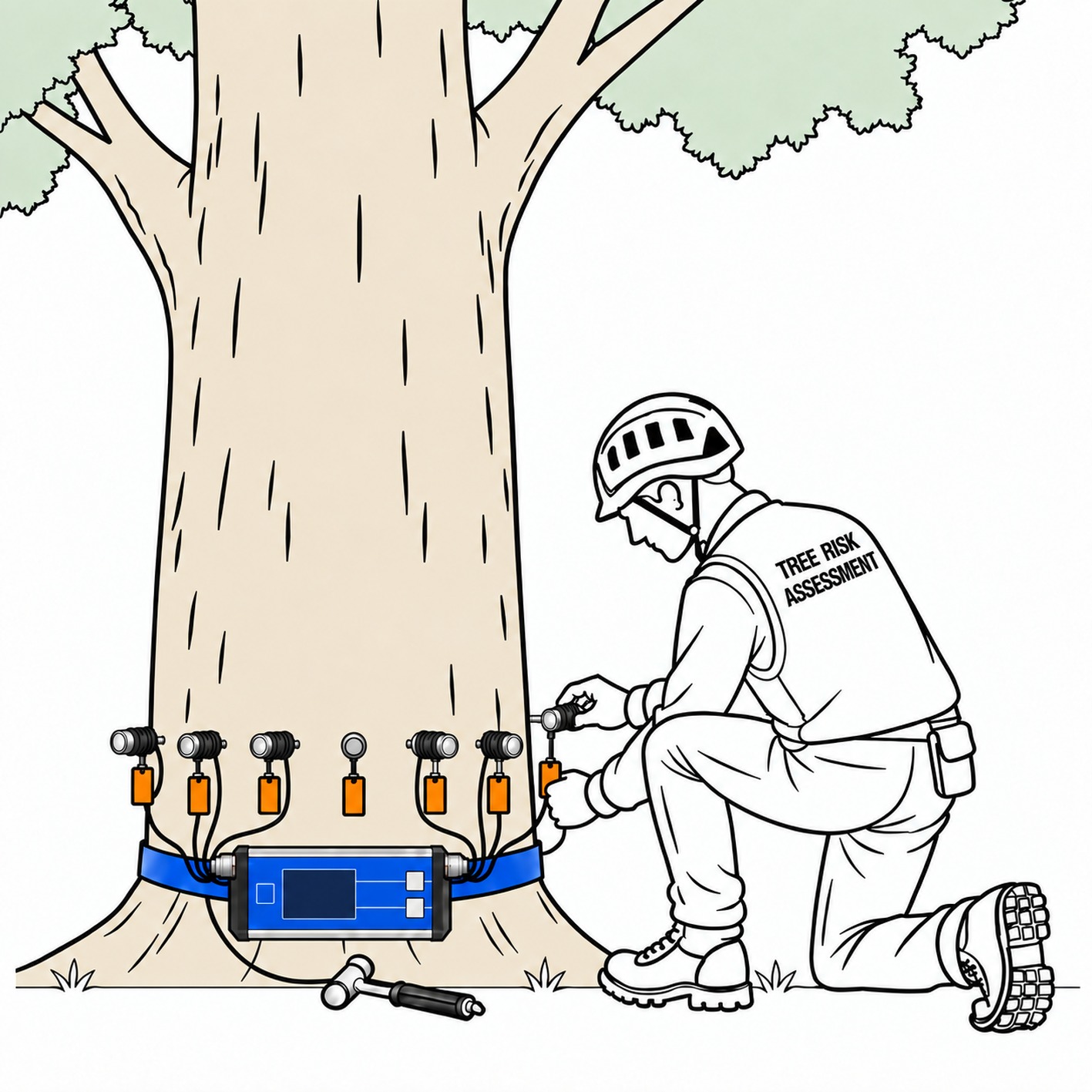

- 幹にベルトで本体を留め、センサーチェーンのセンサーを釘に取り付けます。

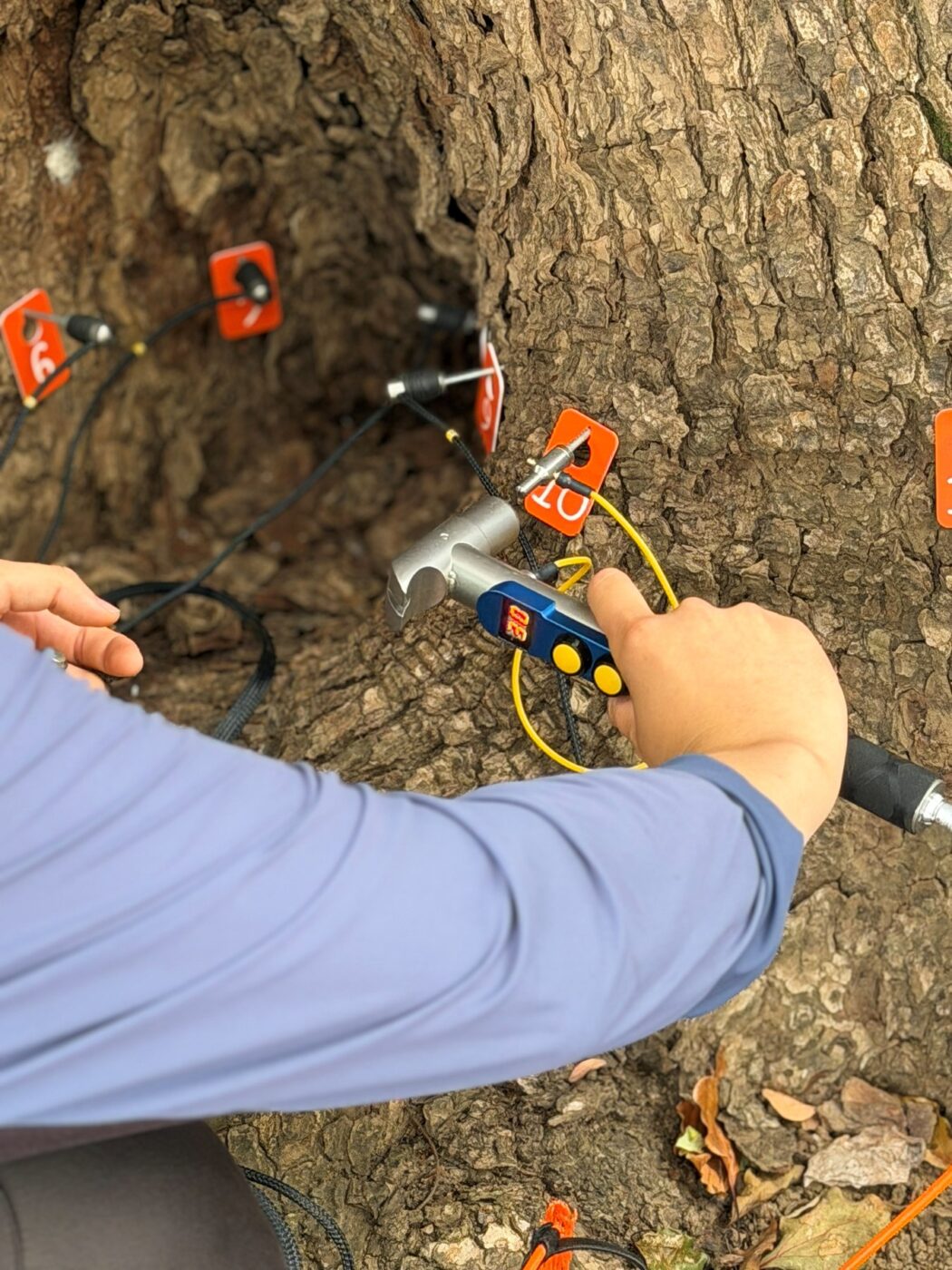

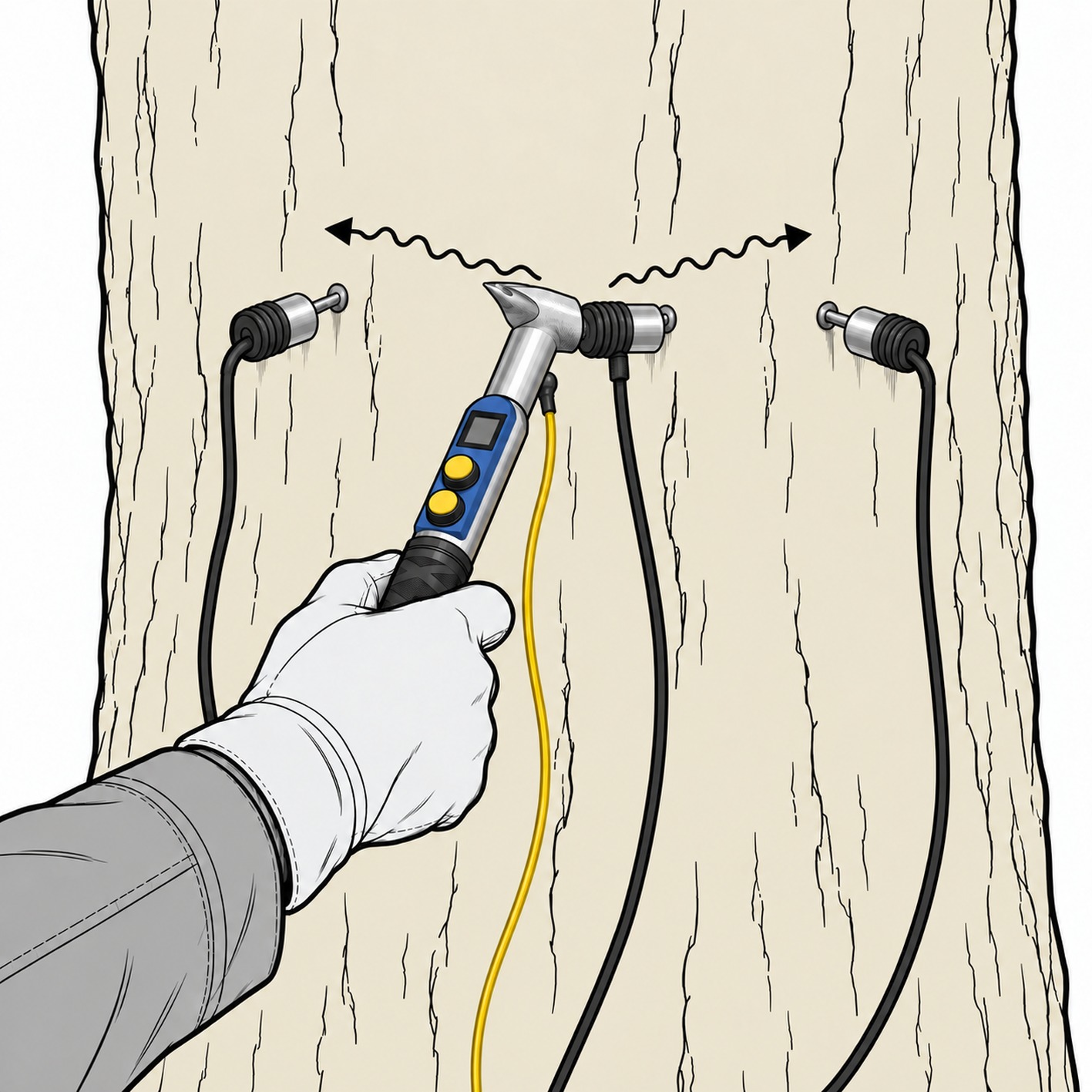

- 電子ハンマーで、釘を1本ずつ軽くたたきます。たたく釘ではセンサーを外し、ハンマーのタッピングピンを掛けて、その上からたたきます。たたいた点からほかのセンサーまで音が届く時間が、マイクロ秒の単位で記録されます。

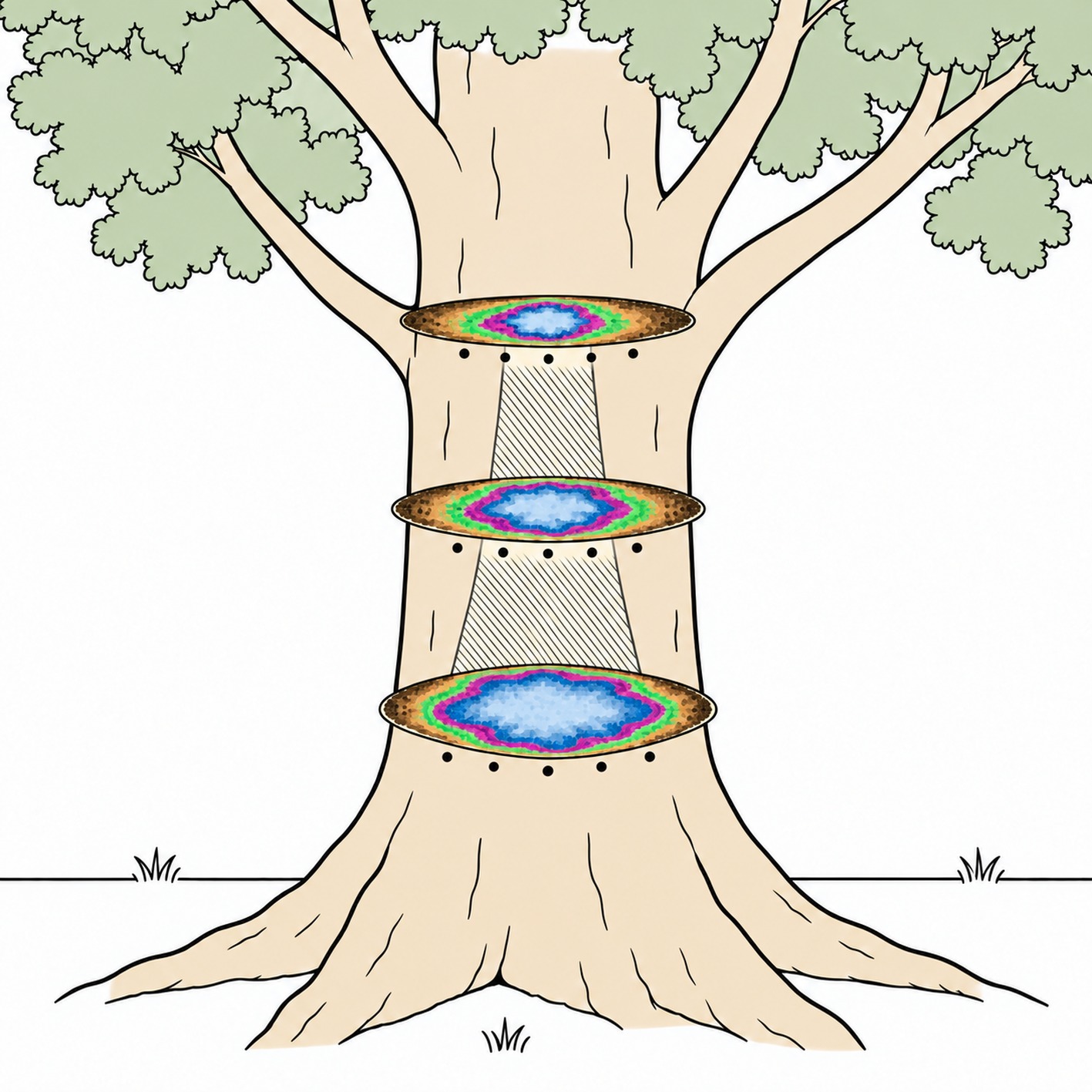

- 本体の画面で断面画像の下見をし、ソフトやアプリで本計算をします。高さを変えて何段か測れば、腐朽の上下方向の広がりを3Dで表すこともできます。

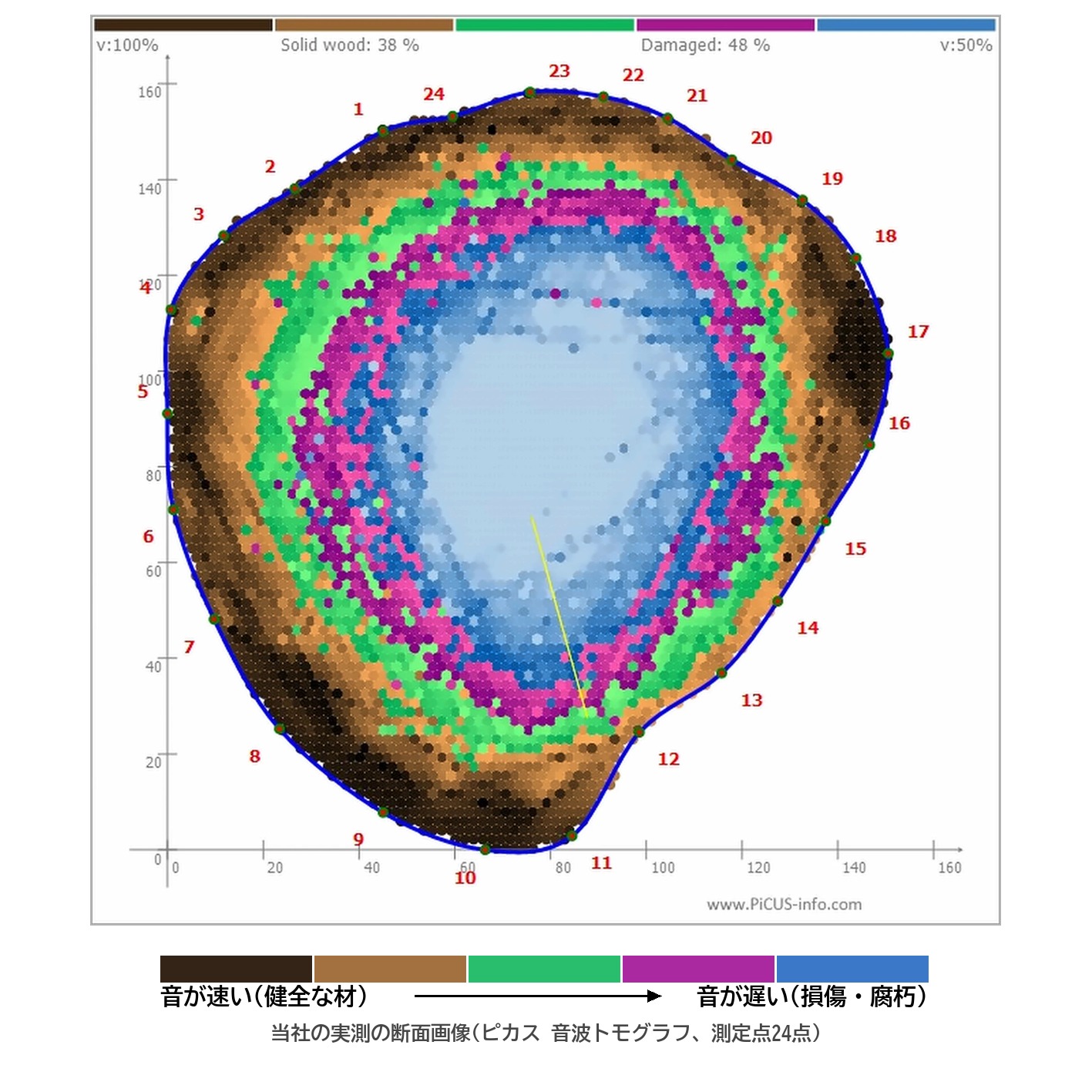

メーカーの説明では、最も速い音速の部分は濃い茶色、音速が遅くなるほど別の色で示され、最も分解の進んだ部分が青で表されます。入り皮や亀裂などがあるときは、断面画像に黄色い線が入ります。製品資料は、断面画像を乱すおそれのある材の亀裂を見つける機能(亀裂の検出)を備えているとしています。同じ釘をそのまま電極として使えば、続けてトロニック(電気抵抗トモグラフ)でも測れます。測り終えた釘は抜き取ります。

ピカスで打つのは細い釘で、当社の現場での目安では、直径2mm前後の釘を樹皮から辺材まで浅く入れる程度です。東京都のマニュアルも、樹木に与える影響を「樹皮・形成層がわずかに傷付く」としています。
第3世代のピカスと、古い資料の「アーガス社」
現行のSonic Tomograph 3は、メーカーが「第3世代」と呼ぶ機器です。現在のソフトウェア(IML Tree Inspection Software)は、第3世代の音波トモグラフ・トロニック・キャリパーに対応し、第1・第2世代の機器には原則として対応していません。古い第3世代の機器でも、スマートフォンのアプリで使うには、無線モジュールやファームウェアの更新が必要な場合があります。
ピカスを開発したのは、ロストックのargus electronic社です。2022年1月からはIMLグループのIML Electronic社が事業を引き継いでいます(第1回)。東京都のマニュアルの機器の表でも、ピカスの機材の出自は「ドイツ ARGUS社」と書かれています。少し前の資料でアーガス社の名前を見かけるのは、このためです。
開発から現在までの歩みを、表にまとめました。
| 年 | できごと |
|---|---|
| 1997年 | ドイツ・ロストックで開発が始まる |
| 1998年 | 最初の幹の断面画像が得られる |
| 1999年 | argus electronic 社がドイツ国内で販売を始める |
| 2022年1月 | IML グループが argus electronic 社の事業を引き継ぐ(現在の IML Electronic 社) |
(出典: Chomicz, E.(2010)Kurier Konserwatorski 8 p.29〜32、IML Electronic「argus electronic becomes IML Electronic」)
ソフトウェアとクラウドの機能は幅が広いため、第12回でまとめて取り上げます。
東京都のマニュアルでの扱い
東京都のマニュアルは、東京都の街路樹診断の機器診断は貫入抵抗測定器(レジ)によるものを基本としつつ、診断の目的や用途に応じてほかの機器を選ぶこととしています(51ページ)。53ページの表では、ピカスを「弾性波樹木診断装置」として挙げ、次のように整理しています。
| 項目 | 東京都のマニュアルの記載(表Ⅲ-3・1) |
|---|---|
| 測定可能な幹周 | 1.8〜15m |
| 設置の条件と注意点 | 幹の周囲に20cmの余地が必要、測る位置で幹を一周する植え込みや構造物があると障害になる |
| 樹木に与える影響 | 樹皮・形成層がわずかに傷付く、汎用鉄釘(木釘)を打設(12〜30個可能) |

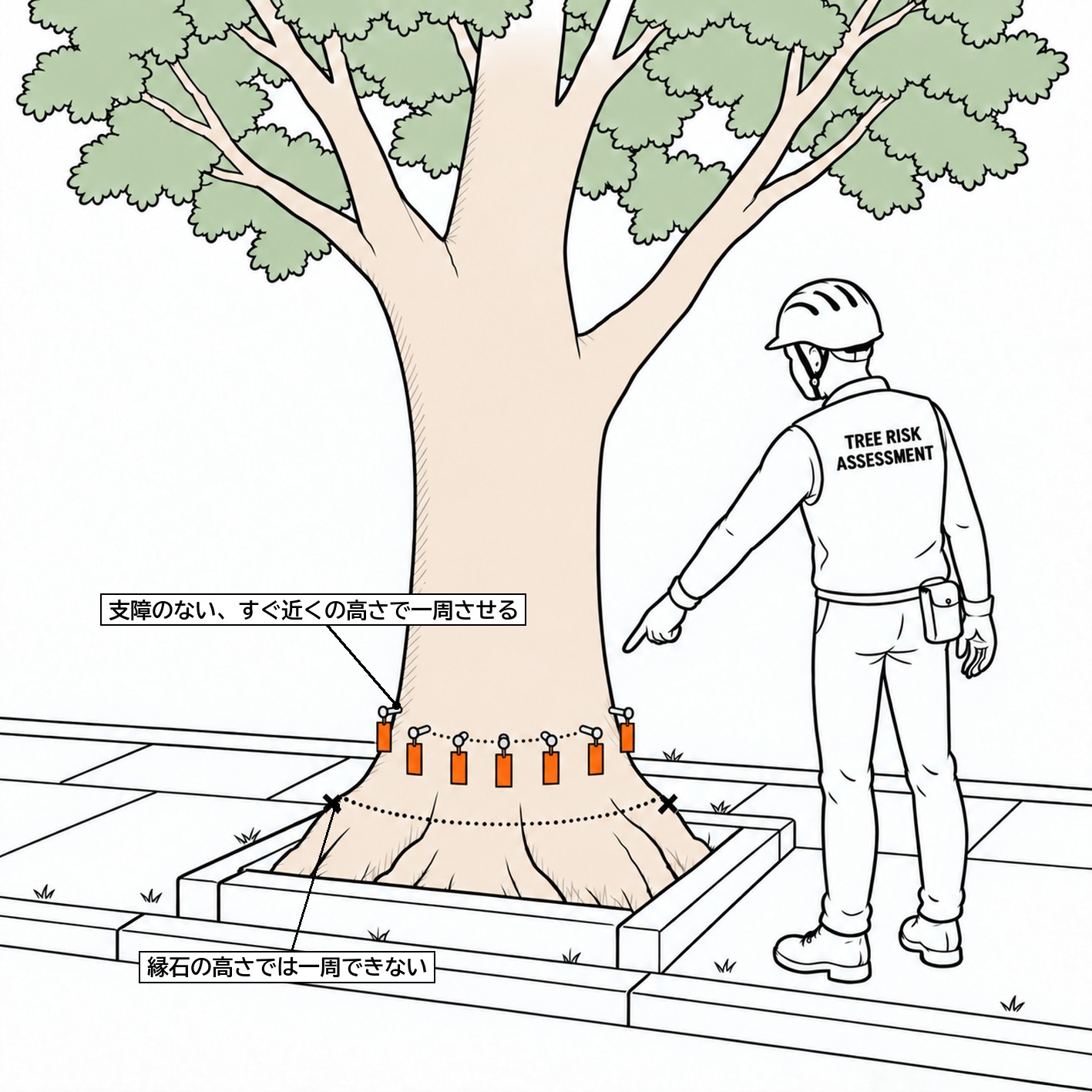

現場での経験から言えば、街路樹では植え桝の縁石や柵が根元を囲んでいることが多く、測ろうとした高さでは釘とセンサーを一周させられないことがあります。そのような場合は、測ろうとした高さのすぐ近くで、支障のない高さを選んで測ります。何センチ上げると決められるものではなく、現場で最適と思われる位置を、その都度選びます。縁石の高さ付近は、腐朽が心配で診断したい部分であることが多いため、測ろうとした高さから大きく離れないようにしています。

当社の使い方
当社は、ピカスとトロニック、キャリパーを株式会社ワイ・システムズ国際様から購入して使っています。ピカスはセンサー12個の型です。外観診断で内部の異常が疑われた樹木について、まずピカスで断面全体を画像にし、気になる範囲に絞ってレジを通す、という順番が基本です。面で当たりをつけ、線で確かめる、という考え方です。

これまでに、山梨県都留市の西涼寺様の霊木ケヤキ(西涼寺様 霊木ケヤキの樹木診断)や、山形駅前の街路樹(山形県での出張樹木診断)でピカスを使ってきました。断面の画像は判断の材料であって、答えそのものではありません。画像と、樹種、樹勢、根元の状態、立地を重ねて総合判定を行います。
株式会社トシ・ランドスケープのツリーリスクアセスメント(樹木診断)部門では、樹木医が外観診断から機器診断、報告書の作成、その後の管理計画までを一貫して担当しています。ご依頼は、マンション管理組合様、学校施設、寺社の御神木など様々です。幹や根元の内部が気になる樹木がありましたら、樹木診断のサービスページをご覧のうえ、お問い合わせフォームからのご相談をお待ちしています。
次回は、同じ釘を電極にして電気の通りやすさで断面を描く、PiCUS TreeTronic(トロニック)を取り上げます。
株式会社トシ・ランドスケープ
樹木医 中村雅俊
よくあるご質問(ピカス PiCUS Sonic Tomograph 3 について)
Q1. ピカスの標準の構成には何が含まれますか?
A. 本体、6個ずつのセンサーチェーン2本、表示付きの無線ハンマー、締め付けベルト2本、巻尺、ゴムハンマー、釘・ねじの入れ物、番号札(1〜24)、ソフトウェア、取扱説明書などが、ひとつの運搬ケースに収まっています。センサーは6個の型と12個の型があります。
Q2. 測定点は何点まで設定できますか?
A. 本体だけで最大24点、パソコンやアプリと組み合わせると最大99点です。すべての測定点をたたくと、2点の組み合わせの数だけ音の通り道が測れ、12点で66本、24点で276本、36点で630本になります。当社では、幹が太くなるほど、12点、24点、36点と12点ずつ測定点を増やしています。
Q3. どのくらいの太さの幹を測れますか?
A. メーカーの技術データでは、幹の直径がおよそ30〜40cmから500cmを超えるものまでです。東京都の「令和3年度 街路樹診断等マニュアル」は、測定可能な幹周を1.8〜15mとしています。
Q4. キャリパーは必要ですか?
A. ピカスは、測定点の位置と音が伝わった時間から音の速さを計算するため、断面の形を正確に入力するほど画像の精度が上がります。メーカーは測定点の位置を素早く正確に測る道具としてキャリパーを用意しており、当社もピカスと一緒に使っています。
Q5. 古い資料に「アーガス社」とあるのは同じ機器ですか?
A. はい。ピカスはロストックのargus electronic社が開発し、2022年1月からIMLグループのIML Electronic社が事業を引き継いでいます。東京都のマニュアルの機器の表でも、ピカスは「ドイツ ARGUS社」と書かれています。
Q6. 街路樹でも測れますか?
A. 測れます。東京都のマニュアルは、幹の周囲に20cmの余地が必要で、測る位置で幹を一周する植え込みや構造物があると障害になるとしています。根元を縁石や柵が囲んでいて、測ろうとした高さで一周できない場合は、そのすぐ近くで支障のない高さを選んで測ります。何センチと決められるものではなく、現場で最適と思われる位置を選びます。
