樹木模擬診断研修会を終えて 人の眼 × 機械の眼が拓く、新しい都市樹木管理のかたち

樹木医 樹木診断 機器診断 アーボソニック3D ピカス レジ

今回の「樹木模擬診断研修会」は、最新機器のデモンストレーションではなく、“人の眼”と“機械の眼”を擦り合わせることで樹木診断の解像度を高めるという明確な理念のもとに実施されました。

機器活用の知識を増やすだけでなく、専門家と市民、現場と研究をつなぎ、樹木をめぐる課題を社会と共有するための学びの場であったことが、終始一貫して伝わってきました。

とりわけ裏テーマとして掲げられた
「専門家の眼」と「一般の方の眼」を合わせる
という視点は、近年の都市樹木管理の社会的要請を象徴するキーワードであり、樹木医として強く共感を覚えました。

参加者 屋外研修 庭木 樹木模擬診断研修会 樹木医


なぜ今、“共通理解”が必要なのか——近年の樹木を取り巻く問題点

近年、日本の樹木を取り巻く環境は大きく変化しています。

  • 都市樹木の一斉老齢化(高度経済成長期から昭和期に植えられた樹木が、植栽から数十年を経ています)

  • ナラ枯れ・松枯れをはじめとする樹病の全国的拡大

  • 豪雨・強風・猛暑など極端気象の増加によるリスクの顕在化

  • 樹木管理予算の縮減による診断・更新の遅れ

  • 専門人材(樹木医・クライマー)の不足

こうした複合的な問題が重なり、外観だけではリスクを捉えきれない木が増えているのが現状です。

診断機器 ケーブル 樹木医 樹木模擬診断研修会

だからこそ、「機械による可視化」と「人の感覚・経験」が対立するのではなく、補完し合う診断体制が求められています。

今回の研修は、その重要性を可視化する“モデルケース”でもありました。

幹 測定位置 解説 樹木医 樹木模擬診断研修会


各種診断機器の理解と役割——範囲が違うからこそ、組み合わせに価値が生まれる

研修で扱った機器は、調べる所も、木に与える影響も違います。表にまとめます。

項目 レーダ(地中レーダー・ツリーレーダー) アーボソニック3D ピカス(音波とトロニック) レジ(Resi PD)
東京都のマニュアルでの名称 レーダを用いた反射診断(マニュアルの例はツリースキャン) 多点式応力波速度測定器 弾性波樹木診断装置 貫入抵抗測定器
測り方 幹の周りにアンテナを当てて一周走査し、腐朽した部分の境界で反射する電磁波をとらえる 幹の周りのセンサーの間で、音が伝わる時間を測る(面) 同じく音が伝わる時間を測る(面)、トロニックは電気の通りにくさを測る 細い針を回転させて差し込み、抵抗の高低を記録する(線)
わかること 幹の内部の腐朽・空洞の境界、根系の分布の調査にも使われる 断面のどこに音の遅い部分があるか 断面の音の遅い部分、トロニックは材の水分などの性状 針が通った線の上の、腐朽・空洞の位置と健全な材の厚さ
樹木に与える影響 非破壊 樹皮・形成層がわずかに傷付く(専用の釘を6〜32個) 樹皮・形成層がわずかに傷付く(釘を12〜30個) 樹皮・形成層・木部がわずかに傷付く(軸径1.5mm・先端幅3mmのキリ)
本文で紹介した使いどころ 本数の多い街路樹や大規模施設で、精密診断の対象を絞り込む 巨樹・文化財樹木など、精度が重視される場面 不整形な断面の木、初期腐朽や、湿潤腐朽か空洞かの見分け 音波診断で見つけた弱い部分を確かめる

出典: 東京都建設局「令和3年度 街路樹診断等マニュアル」表Ⅲ-3・1(p.53)、参考資料 p.110(ツリースキャン)、応用地質「倒木による事故を防ぐ『樹木腐朽空洞調査』」、IML Electronic「PiCUS TreeTronic」製品ページ。「本文で紹介した使いどころ」は本文の記述

樹木医 樹木診断 機器診断 アーボソニック3D ピカス レジ ツリーレーダー

幹にセンサーを取り付けて音波を測る機器診断

地中レーダー(ツリーレーダーを含む)——地中の“見えない世界”を読む

地中レーダーは、地中の根系の分布を、掘らずに調べられる技術です。
応用地質様は、幹の内部の空洞や腐朽の有無をレーダで短時間に判定する簡易診断と、レーダによる根系分布の調査を行っています(応用地質「倒木による事故を防ぐ『樹木腐朽空洞調査』」)。

応用地質様の「ツリーレーダー」は、

  1. 外観観察

  2. レーダーによる簡易診断

  3. 必要木のみ精密機器診断

という流れで運用されており、本数の多い街路樹や大規模施設の管理で、精密診断の対象を絞り込むのに向いています。

レーダ 簡易診断 予備調査 精密診断 絞り込み 流れ 樹木診断 図解

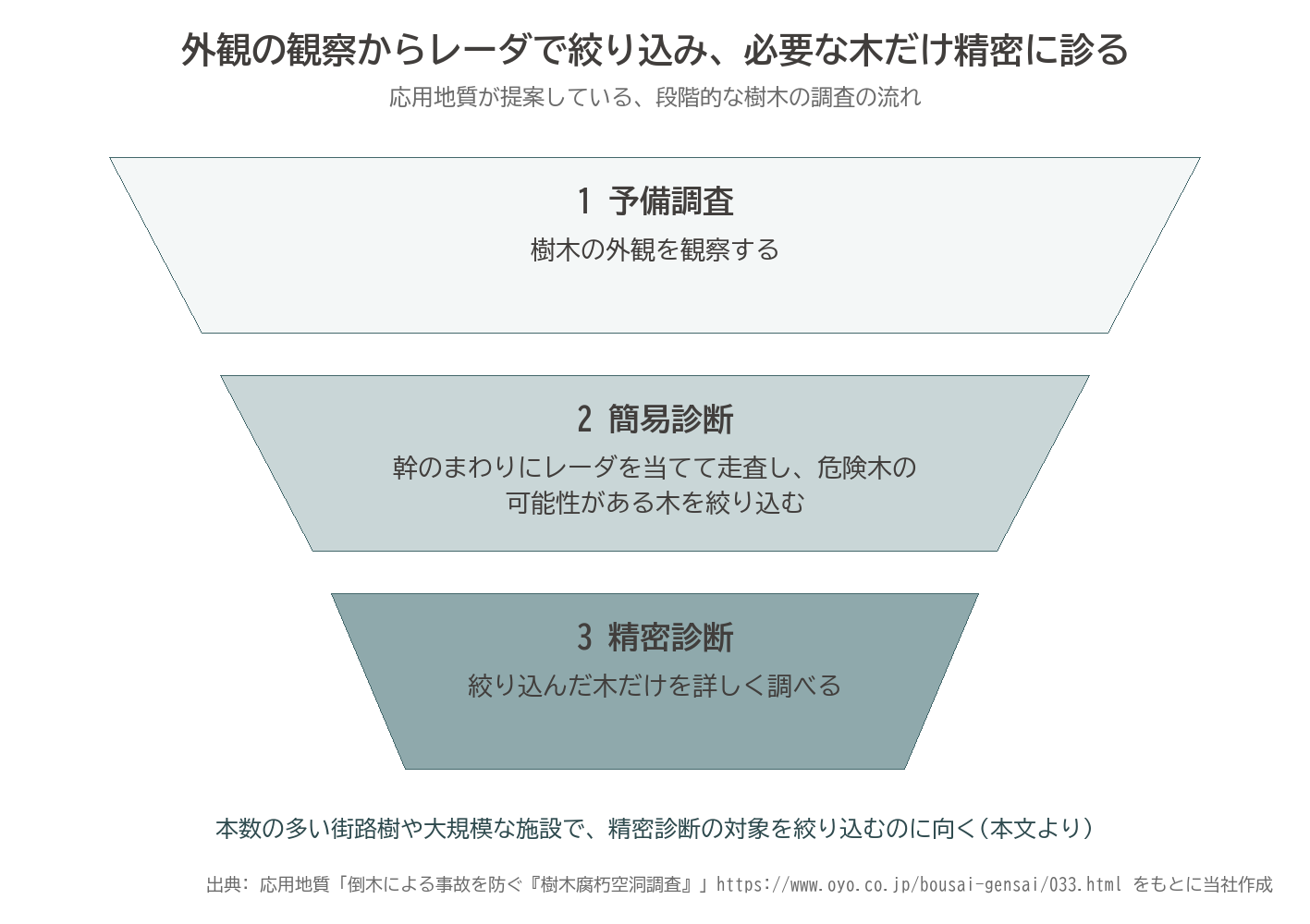

図: 外観の観察(予備調査)、レーダによる簡易診断、絞り込んだ木だけの精密診断と、対象が絞られていく流れ(出典: 応用地質「倒木による事故を防ぐ『樹木腐朽空洞調査』」をもとに当社作成)

音波診断(アーボソニック3Dとピカス)の違いと補完関係

同じ「音波トモグラフィ」であっても、特徴は異なります。

ピカス センサー 幹 ケーブル 機器診断 樹木模擬診断研修会

幹に取り付けたピカスのセンサー

アーボソニック3D

多点センサーを用いた高精度の応力波解析により、内部構造を2Dだけでなく3D的に把握できます。
巨樹・文化財樹木など、精度が重視される場面に適しています。

根元 キノコ センサー アーボソニック3D 根株診断

根元のキノコとアーボソニック3Dのセンサー

写真の木は、根元に大きなキノコ(子実体)が出ています。アーボソニック3Dのセンサーは、キノコや傷など、外から見ていちばん弱そうな高さを選んで付けます。釘は樹皮を通して健全な材まで入れ、幹の中心へ向け、すべて同じ面にそろえます(Fakopp「ArborSonic 3D Manual」2026年9月版 p.5)。

根元 キノコ センサー 巻尺 アーボソニック3D 根株診断

根元に巻いたセンサーとキノコ

根元に置いてある赤い道具は巻尺です。断面を円として描くときは、センサーの高さで幹周を測ってソフトに入れ、叩く前には外します。解析画面の色は、その断面で音が伝わる速さを表したものです。遅い所は腐朽や空洞が疑われますが、色がそのまま木の健全さを示すわけではありません(同 p.5・p.17・p.25)。

アーボソニック3D 解析画面 3次元 機器診断 樹木医

アーボソニック3Dの3次元の解析画面

ピカス(PiCUS)

断層画像が色で表示され説明性が高く、不整形断面の木でも解析しやすい特長があります。
Sonic(音波)とTreeTronic(電気抵抗)を組み合わせることで、

ピカス 解析画面 音波断層画像 機器診断

ピカスの解析画面

  • 初期腐朽の検出

  • 湿潤腐朽か空洞かの判別

  • 一見健全でも内部劣化が進んだ木の把握が可能になります。

ピカス 打撃用ハンマー センサー 幹 機器診断

センサーを打って音波を送る

ピカスは、幹に打った釘をハンマーで1本ずつ叩いて音を出します。音波の断層画像は、黒や茶色が音の速い健全な材、紫・青・水色が音の遅い所です。トロニックの画像は色の付け方が違い、青が電気抵抗の低い(水分の多い)所、赤が高い所を表します(IML Electronic「IML Tree Inspection Manual」英語版 v1.1 p.10〜11・p.107)。

ピカス 断層画像 ノートパソコン 幹 機器診断

幹の横で断層画像を確かめる


レジ(Resi PD/穿孔抵抗測定)——ピンポイントで“確証”を得る技術

微細な錐の貫入抵抗を読み取ることで、腐朽の進行度や健全部の残存率をミリ単位で把握できます。
音波診断で見つけた弱い部分を、確かめる段階で使います。

レジ Resi PD 本体 貫入抵抗測定器 樹木診断

レジ(Resi PD)の本体

レジは、健全な材が薄い所を測り漏らさないよう、おおむね十字の4方向からキリを入れます。東京都のマニュアルでは、幹や根元の腐朽診断は水平に、根株診断は斜めに入れ、樹種ごとの材の硬さに合わせてキリの進む速さも変えます(東京都建設局「令和3年度 街路樹診断等マニュアル」p.51〜52)。

レジ 穿孔抵抗測定 ナラ枯れ 枯死木 機器診断

レジ(Resi PD)で幹の貫入抵抗を測る

キリが進むときの抵抗は、本体の画面に波形のグラフとして残ります。横軸が深さ、縦軸が抵抗の大きさです。レジの波形では、深さ0cm(樹皮の側)が右端にあり、波形は右から左へ読みます(同 p.51、IML「Measured Variables of IML-RESI PowerDrill」2023年 p.3)。

レジ 貫入抵抗測定器 画面 測定波形

波形が高い所は抵抗があって健全な材、低い所や波形が出ない所は腐朽か空洞と読みます。腐朽が進んでいる途中の材は中間の形になるため、読み取りには注意が要ります。4方向の波形から健全な材の厚みを読み、t/R率と腐朽空洞率を出します(東京都建設局 同マニュアル p.51〜52)。

機器診断 順序 外観診断 ピカス トロニック レジ 総合判定 まず傷つけない 流れ 図解

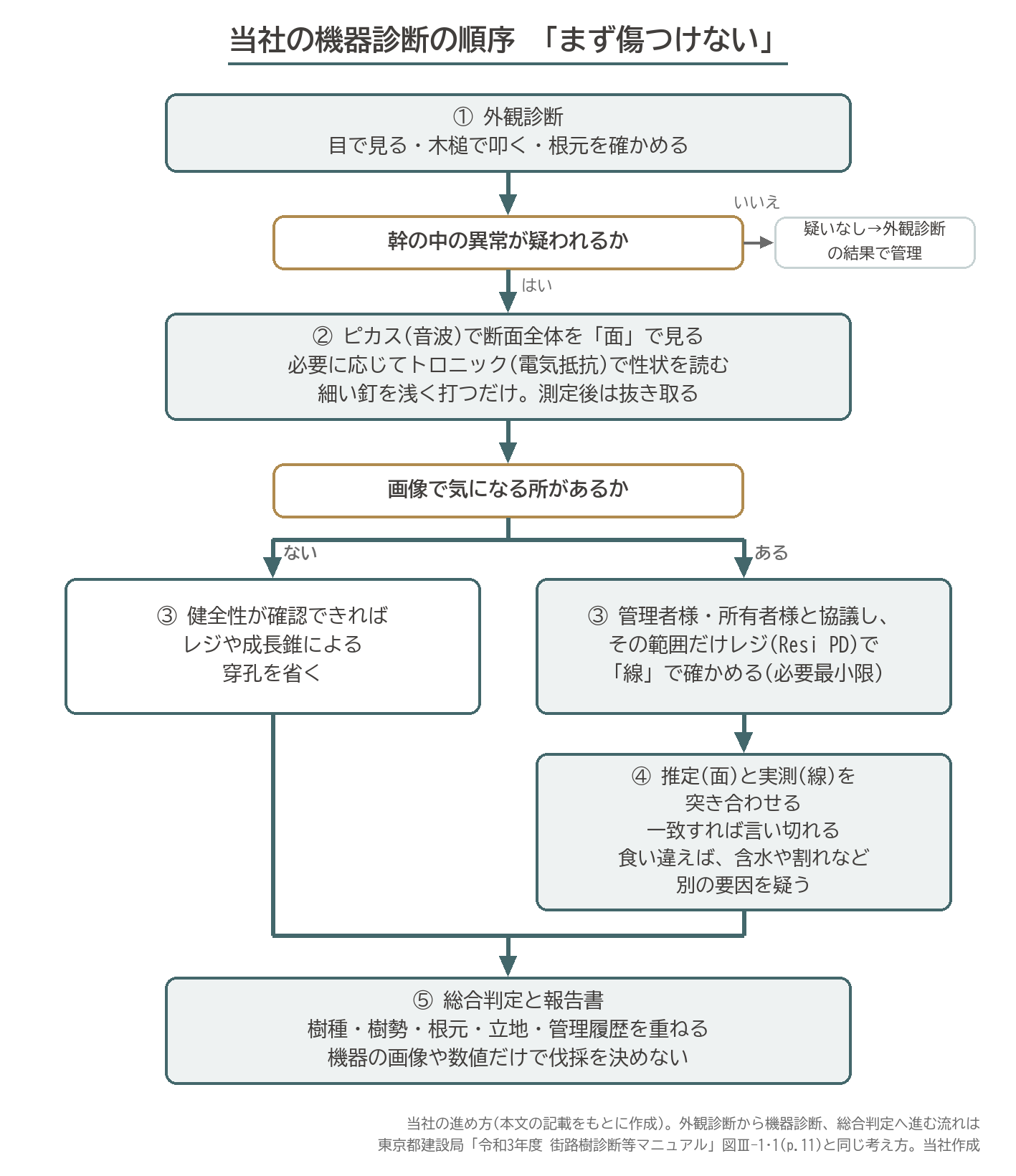

図: 当社の機器診断の順序。まずピカスで面を見て、必要な所だけレジで確かめる(当社の進め方。流れは東京都建設局「令和3年度 街路樹診断等マニュアル」図Ⅲ-1・1 と同じ考え方。当社作成)

機器は判断を“決める”のではなく、“支える”もの

研修を通じて改めて感じたのは、
最終判断はあくまで樹木医の統合的な視点で行うものだという原則です。

アーボソニック3D 解析画面 ノートPC 機器診断 樹木医

  • 視診・触診

  • 樹種特性

  • 環境条件

  • 管理履歴

  • 利用状況

  • 現場感覚

  • そして機器データ

これらすべてを束ねて初めて、樹木のリスクと未来像が立体的に見えてきます。

樹木診断 流れ 外観診断 機器診断 総合判定 ピカス トロニック レジ Resi PD 図解
図: 外観診断で見立てを立て、必要な樹木だけ機器で確かめ、外観と数値を合わせて人が総合判定する(東京都建設局「令和3年度 街路樹診断等マニュアル」p.51・p.65 の位置づけと当社の診断の順番をもとに当社作成)

ハイテクであっても“人の眼”は欠かせず、
アナログであっても“科学的根拠”は必要です。
その両輪こそが、これからの都市樹木管理を支える基盤になると確信しました。

レジ 穿孔抵抗測定 幹 ノートパソコン 機器診断

レジで幹の穿孔抵抗を測る


マメシバ造園様の事例と、樹上の体感を診断に生かす試み

マメシバ造園様が紹介された
《Office By-you(台湾)》
《Dancing Trees, Singing Birds(東京)》
といった事例は、樹木が単に“管理すべき対象”ではなく、
人の身体感覚・心理的安心・コミュニティ形成に寄与する存在へと進化していることを示唆していました。

幹 こぶ 子実体 腐朽 樹木診断 研修会

また、クライマーが樹上で感じる
「揺れ」「怖さ」「違和感」
といった主観的体感を数値化し、診断に取り入れようとする試みも示唆に富むものでした。

作業スタッフ 植込み 規制テープ 樹木模擬診断研修会

これは、樹木医の専門領域が
“科学診断 × 人の感性”へと広がっていく未来の兆しであると感じています。

座学 講師 参加者 資料 樹木模擬診断研修会


多分野とつながる樹木医へ

都市樹木が果たす役割は、安全管理だけではありません。

  • 地域文化の継承

  • 景観の価値形成

  • 心理的・社会的な豊かさ

  • 都市環境の質向上(温熱環境・生態系)

これらすべてに関わる存在であり、樹木医には
科学・市民参加・造園・建築・地質・行政・教育との協働
が求められています。

今回の研修は、その未来像への実践的な一歩でした。


感謝の気持ちを込めて

技術提供者、参加者、市民の視点が自然に交わる、とても豊かで魅力的な場でした。
企画設計、CPD調整、会場環境に至るまで、細やかなご配慮に深く感謝申し上げます。

参加者 集合写真 植栽 緑地 地域活動 採用

河合菜採さん(マメシバ造園)
樹木医・クライマー・研究者・市民の距離を近づける場を、継続してつくり続けておられる姿勢に、心から敬意を抱いております。

私たちも今回の学びを現場へ還元し、
日々の樹木診断に生かしてまいります。

貴重な機会をいただき、本当にありがとうございました。


株式会社トシ・ランドスケープ
樹木医 中村雅俊

関連記事

・ピカス(PiCUS)とは何か。音波と電気抵抗で幹の断面を診る樹木診断機器を、樹木医が解説します(このテーマのまとめ)
・レジストグラフ・貫入抵抗測定器とは何か。樹木医がレジ(Resi PD)で幹の中を「針」で診る機器診断を、一般の方向けに解説します(このテーマのまとめ)
・都市部の街路樹・公園樹における老齢化と樹木医による樹木診断の重要性
・枯死したナラ枯れ木の倒木リスク 機器診断と静的負荷試験(引張り試験)で調べる
・港区三田 薬王寺様の境内 樹木診断 地上と樹上、樹木医がふたつの視点で木の内側を読む
・樹木医学会 第30回大会 参加報告 都市樹木管理の未来を考える
・【ツリーケア最前線】樹木医が語るレジ(Resi PD)診断とロープワークの統合 相模原市での樹木診断レポート

※ 「レジストグラフ」は、穿孔抵抗測定器を指す通称として、日本の樹木診断の現場で広く使われています。ただし、RESISTOGRAPH® は RINNTECH 社(ドイツ)の登録商標で、当社が使用している「レジ(Resi PD)」は IML 社(ドイツ)の製品です。両者は製造しているメーカーが異なります。呼び名の違いは「レジストグラフ・貫入抵抗測定器とは何か」で説明しています。
