診断した木を、その日のうちに伐る──ピカス・アーボソニック3D・レジストグラフを同一木のサクラで比べた「樹木診断機器比較研修会」千葉県習志野市

診断した木を、その日のうちに伐って、出てきた断面と計測値を突き合わせる。2026年7月25日、千葉県習志野市内の公園で開かれた「樹木診断機器比較研修会」に、弊社も診断機器を持ち寄って参加させていただきました。

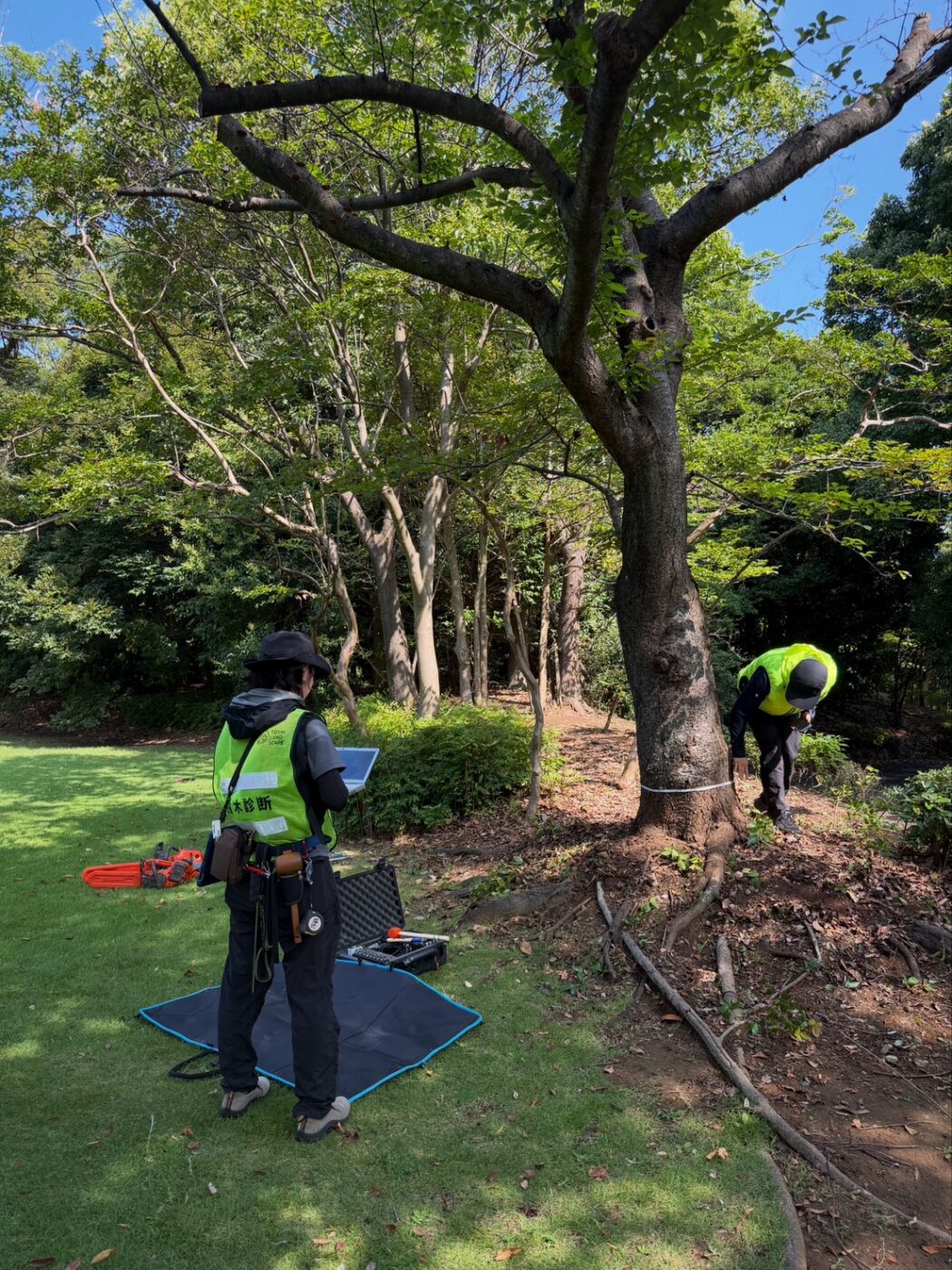

主催は一般社団法人日本樹木遺産協会様です。株式会社木風さん、HARDWOOD株式会社さんと株式会社トシ・ランドスケープの三社で機器を並べ、同じ一本の木をピカス、アーボソニック3D、レジストグラフ（Resi PD）でそれぞれ計測しております。

一本の木を、三つの機器で測る

一本の樹木に対して3つの診断機器を同時に使い、比較検証する機会そのものが、実務のなかではあまりありません。通常の業務では、対象木ごとに一つの手法を選び、その結果をもとに判断を組み立てていきます。選ばなかった機器なら何が見えたのか、そこまで確かめる場面はほとんど訪れません。

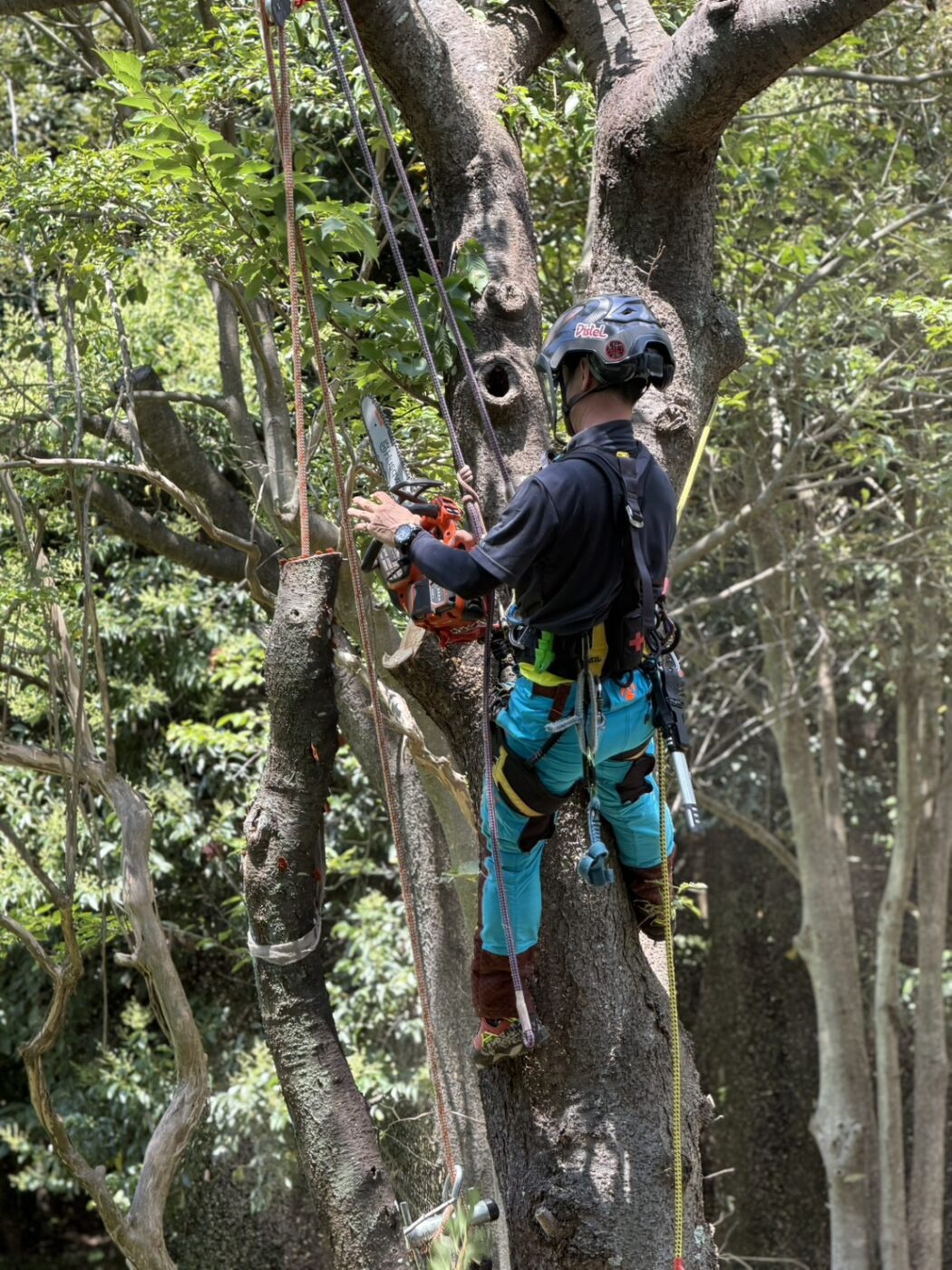

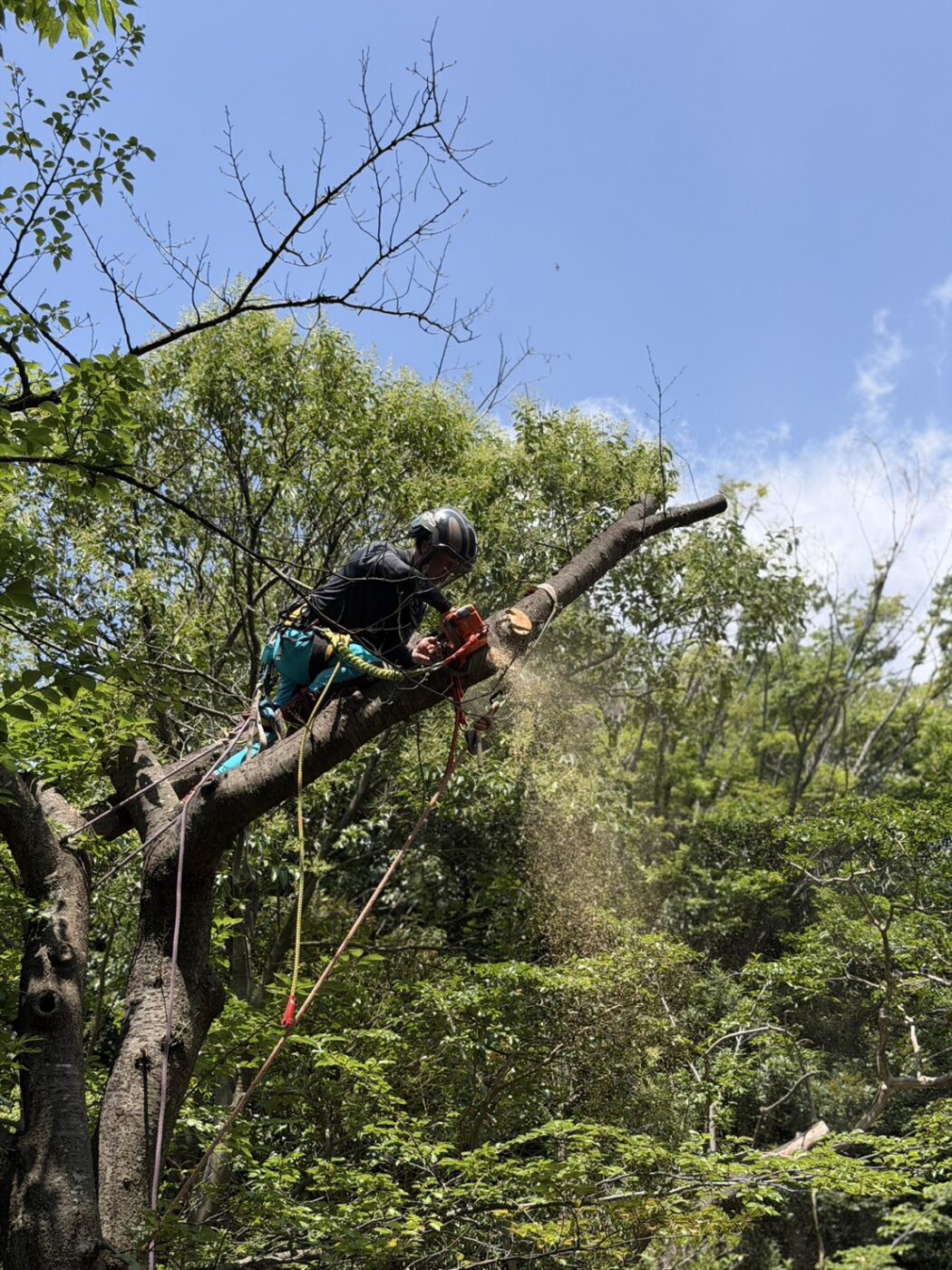

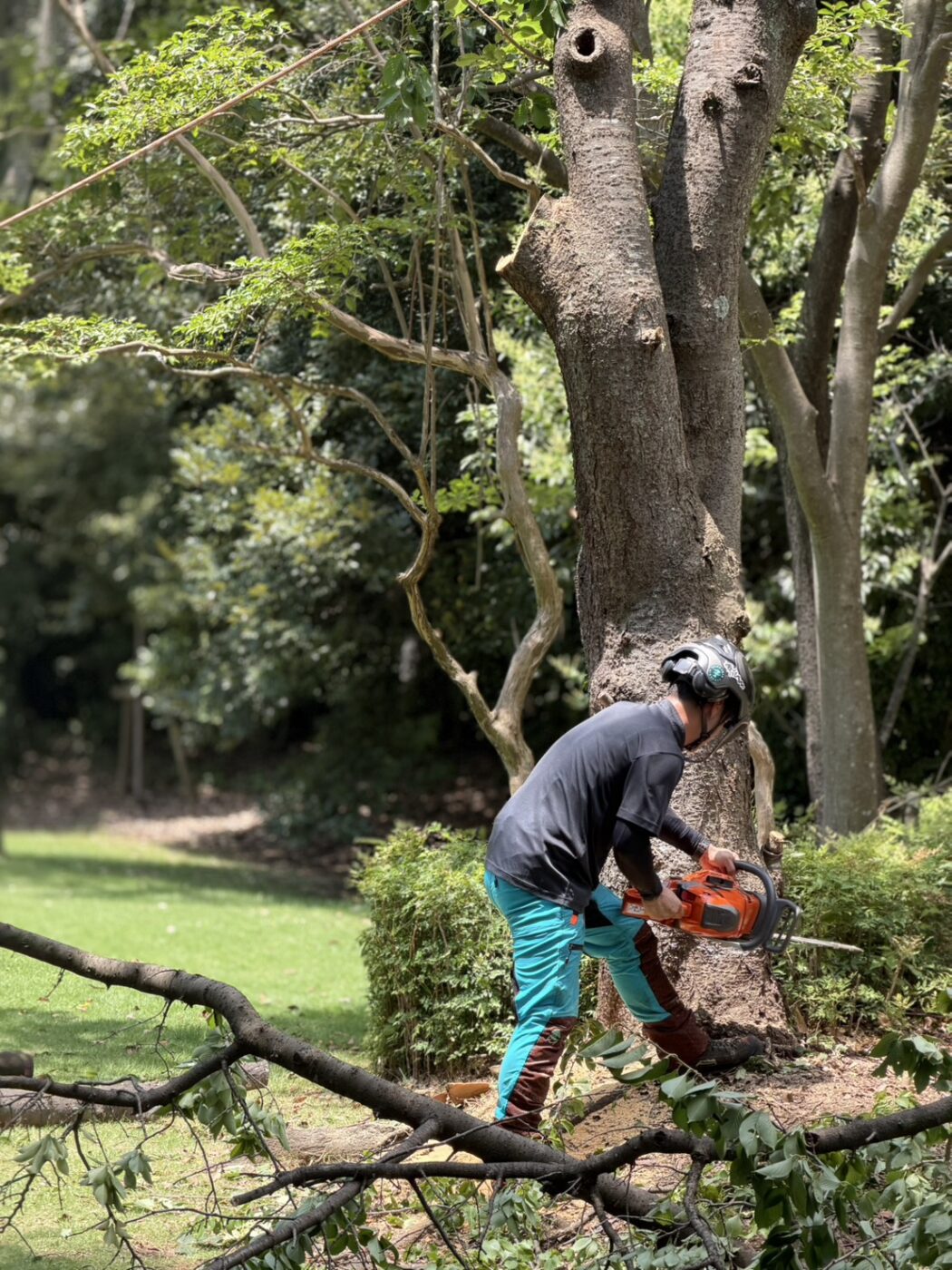

そして今回は、計測を終えた対象木をその場で伐採しました。断面という、動かしようのない事実が目の前に出てきます。機器を扱っていれば、いつか確かめたいと思いながら、なかなか機会に恵まれないのがこの答え合わせのタイミングです。

音波で「面」を見る機器と、針で「線」を読む機器

同じ木を測っていても、機器によって見ているものは違います。

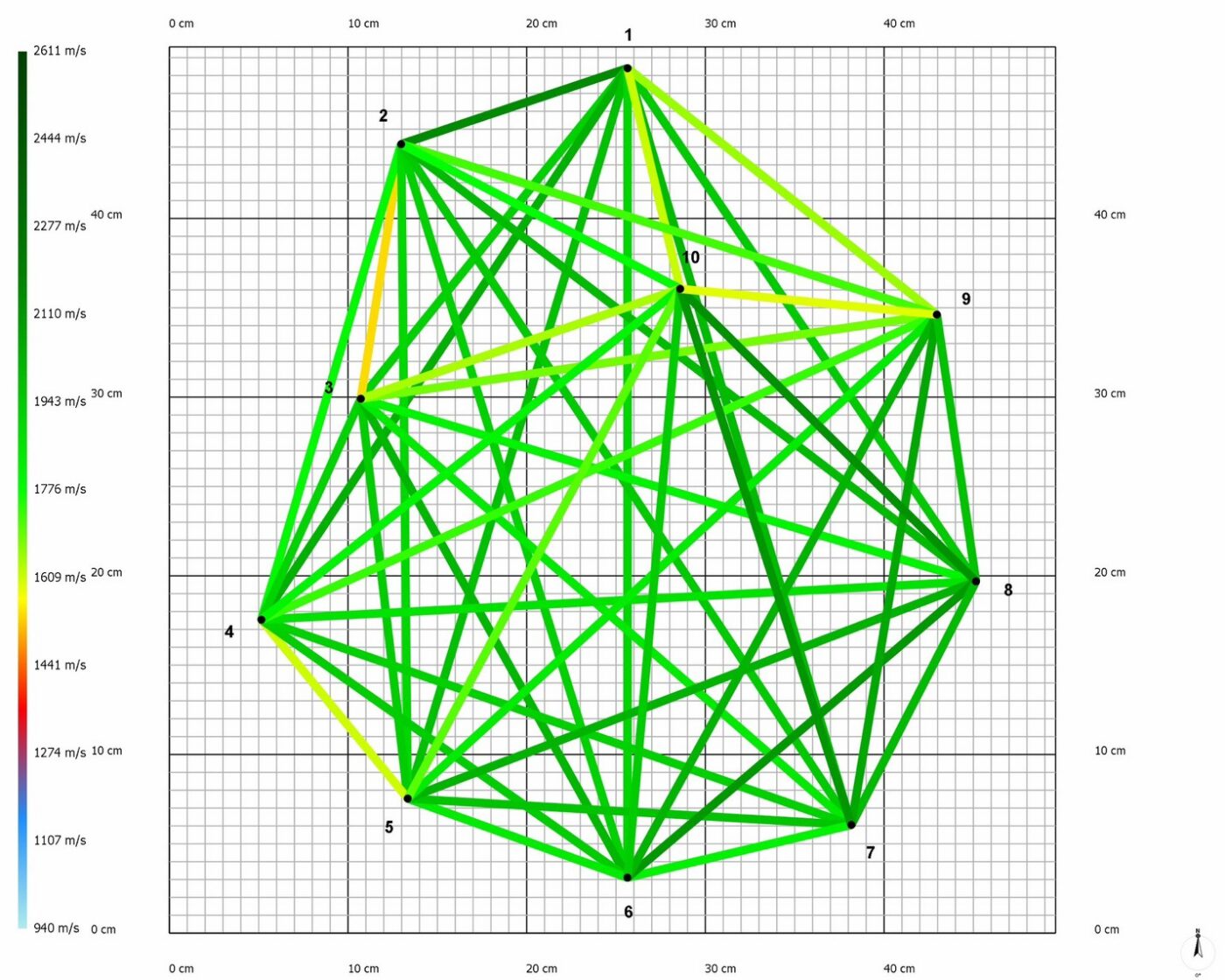

ピカスとアーボソニック3Dは、幹のまわりに取り付けたセンサー間を音波が伝わる時間を測り、その速度分布から断面全体を面として画像化します。音波は健全な木部を速く伝わり、空洞や腐朽部を迂回するために遅れます。その遅れの分布を計算で断面像に起こすのが、音波トモグラフィという手法です。

一方のレジストグラフ（Resi PD）は、先端が直径3mm程度の細い針を一定の送り速度で押し込み、針が受ける抵抗の変化を穿孔の深さに沿って記録します。得られるのは、その一本のラインに沿った密度変化のグラフです。面ではなく、線で読む機器だと言い換えてもよいと思います。

面で見る機器は、断面全体の傾向をつかむのに向いています。研究でも、音波トモグラムでは欠損の境界がやや広く、ぼやけて描かれる傾向が指摘されています。レジストグラフのように線で読む機器は、その一本のラインについては年輪や密度低下をかなり細かく捉えられますが、針を挿した場所しかわかりません。刺す位置を誤れば、すぐ隣にある空洞を見落とすこともありますので樹木医、街路樹診断士として技術と経験が要求される部分です。

どちらが優れているという話ではなく、そもそも異なる情報を取っています。研修会の場でも、そこがひとつの出発点になっていたように思います。

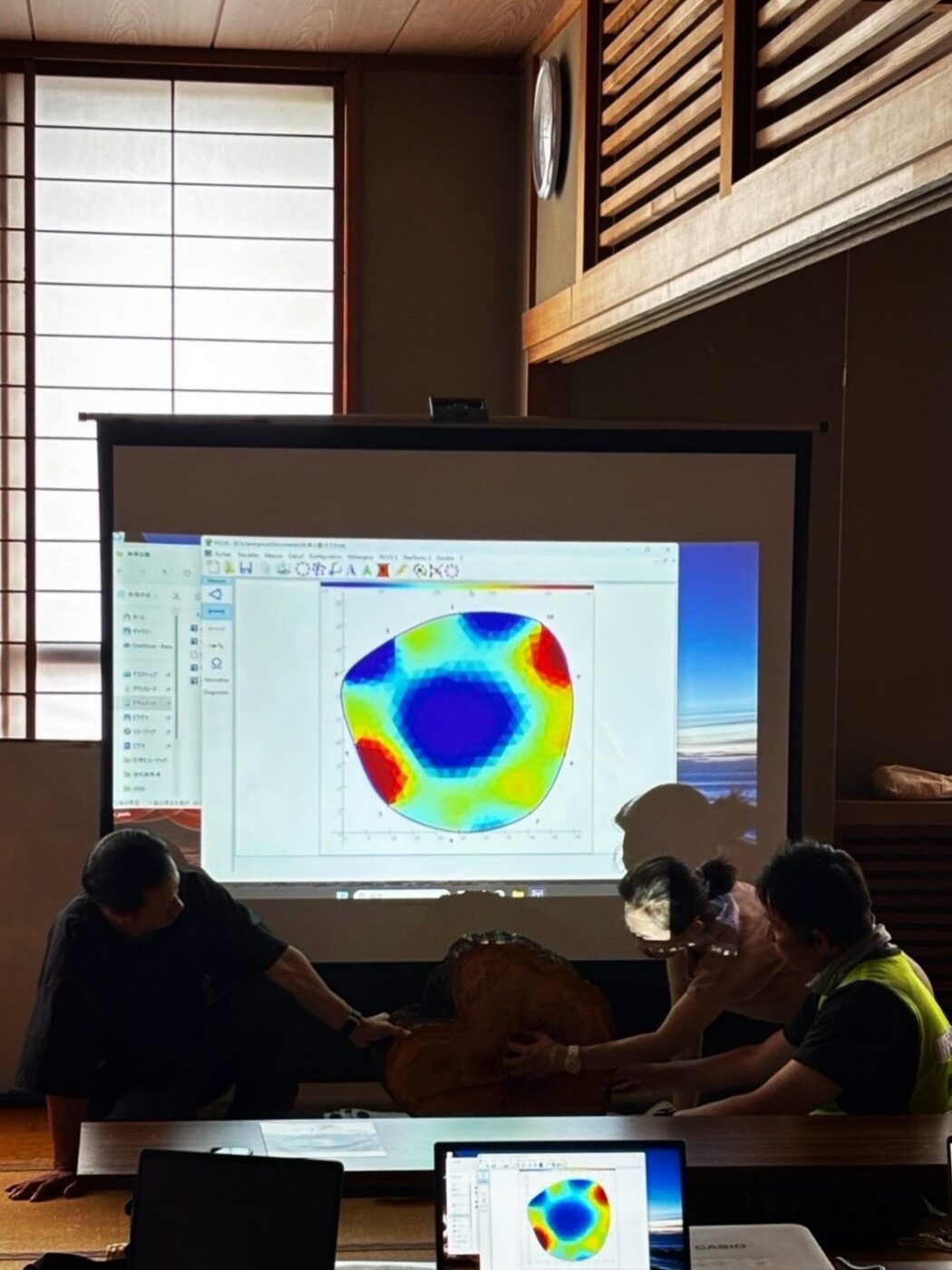

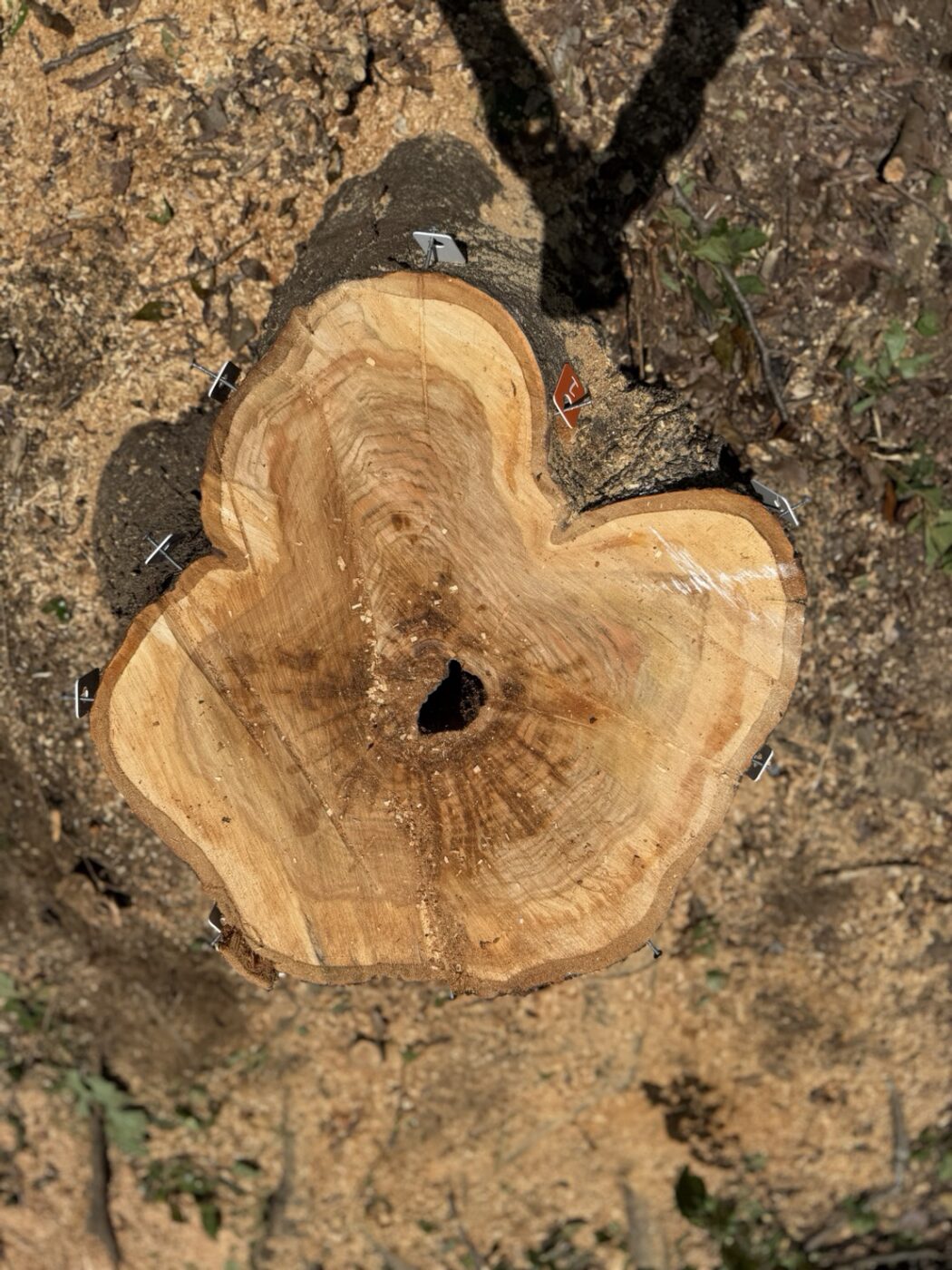

断面を前にして、何を読み取るか

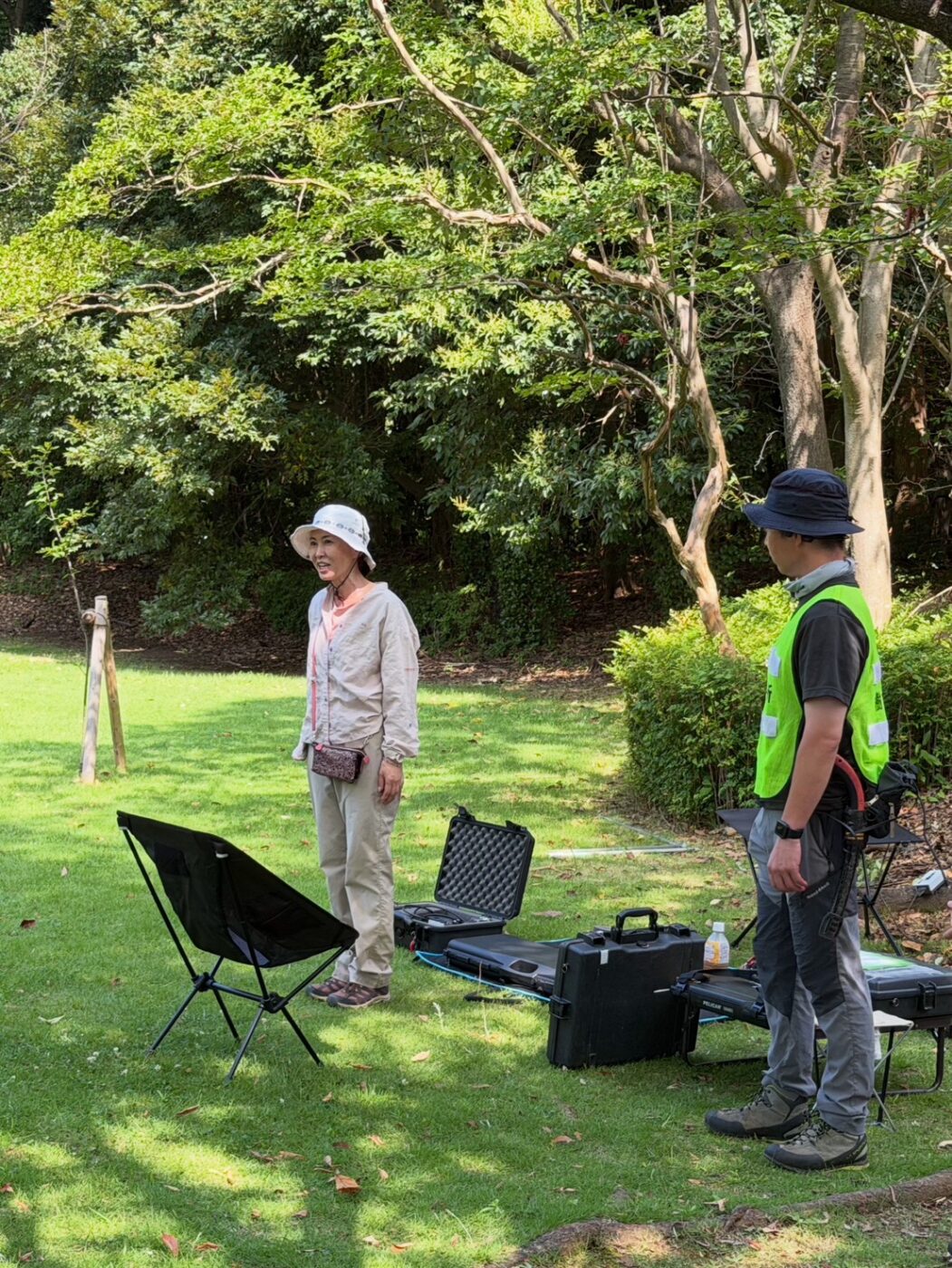

北は北海道から南は宮崎県まで、50名を超える方にご参加いただきました。自治体関係者と造園関係者の皆さまが、実際の断面を囲んで活発に意見を交わされていたのが印象に残っています。

話は、どの機器が正しいかという方向には向かわずに、この木の何をどう見るのか、そして読み取ったことを日々の管理にどう反映するのかという視点に自然と向かっていったように思います。診断は、機器を当てて数値を出したところで終わるものではありません。その数値を、剪定するのか、支柱を入れるのか、経過を追うのか、更新を検討するのかという実際の処置に翻訳できてはじめて、管理の役に立ちます。

近年の倒木と、目視点検の先にあるもの

こうした場が各地から人を集めた背景には、都市の樹木をめぐるここ数年の状況があると感じています。

国土交通省の調査では、街路樹の倒木は年間平均で約5,200本、倒木等に起因する事故も年間およそ200件が確認されています。一方で、徒歩等による近接目視を原則とする「定期巡回」は、道路管理者の約6割で未実施という状況でした。この結果を受けて、同省は2026年3月30日、街路樹点検の実施促進に向けたガイドラインを公表しています。過去に倒木等の事故が発生した同一路線・同一樹種の街路樹や、通学路にある街路樹などを優先し、おおむね年1回の定期巡回を基本とする考え方が示されました。

都市公園についても、倒木等による事故に関する全国調査で、2021年4月から2024年11月までの事故が全国で931件、うち人身事故が77件と報告されています。樹種としてはコナラ、サクラ類、ケヤキが上位に挙がっています。この調査の読み解きは、以前に国土交通省の全国倒木調査を樹木医が読み解くにまとめております。

東京都では2026年5月、都有施設における樹木の一斉点検の結果が公表され、約80万本のうち約14,000本、全体の約1.75%に枯損や枝折れなどの異状が確認されました。この数字については都有施設80万本の樹木一斉点検 約14,000本の「異状あり」を、樹木医はどう読むかで考察を書かせていただいています。

そして直近では、2026年7月28日、都立砧公園で高さ約19mのケヤキが倒れました。けが人はありませんでしたが、報道によれば、この木は同年4月から実施されていた緊急点検で伐採の対象にはなっていなかったとのことです。砧公園の一連の倒木については、砧公園のサクラ倒木を樹木医が考察｜根返り・腐朽・先行降雨との関係、砧公園で2日連続の倒木事故——ヒマラヤスギはなぜ倒れたのか 樹木医の考察、砧公園で4回目の倒木 樹木医として思うことでも触れております。

点検の網から漏れる木がある。これは点検にあたった方の努力の問題というより、目視という手法が本来持っている限界に近い話だと考えています。外観診断で拾えるのは、樹皮の状態、子実体、枯枝、根株まわりの異常といった、表に出てきた兆候です。幹の内部で静かに進んでいる腐朽は、外から見える形になるまで時間がかかることがあります。だからこそ、目視の先に機器診断があり、東京都建設局「令和3年度 街路樹診断等マニュアル」でも、点検・外観診断・機器診断という段階が整理されています。

診断精度の「深度化」に期待していること

では機器を使えば内部が正確にわかるのかというと、そこにも限界があります。

音波トモグラフィについては、断面と突き合わせた検証で、視覚的に判定した腐朽の範囲とおおむね5%程度の差におさまるという報告がある一方、初期段階の腐朽の検出には課題があることも指摘されています。検出できる欠損の最小サイズは、幹の直径、センサーの点数、木材の密度によって変わり、おおよそ5〜10cm程度が下限とされています。穿孔抵抗の測定も、木部の含水率や針にかかる摩擦の影響を受けます。

海外の研究では、樹齢100年を超えるアカガシワを計測後に伐採し、切片と照合した事例があります。目視と単経路の応力波測定では問題の存在は指摘できても位置の特定までは至らず、音波トモグラフでは欠損のおおよその位置と規模は描き出せたものの、正確な位置の特定と欠損の性状の判別には穿孔抵抗の測定を要した、と報告されています。中国・揚州の歴史公園では、33樹種147本を対象に、目視・音波トモグラフィ・地中レーダ・穿孔抵抗を組み合わせた検証が行われ、目視と音波トモグラフィと穿孔抵抗の組み合わせが有効であったと結論づけられています。

つまり、精度を上げる方向は、単一の機器の性能を追いかけることだけではないのだろうと思います。面で当たりをつけて、線でさらに確認する。そのうえで、樹種、腐朽菌の種類、力のかかり方といった樹木側の条件を重ねて読む。腐朽の面積が同じでも、それが断面のどこにあるかによって残存する強度は変わります。引張力のかかる側が欠けているのか、圧縮側なのかで、意味はまったく違ってきます。

今回のような、計測して伐って断面と照合する場の価値は、ここにあると考えています。機器の癖、樹種ごとの見え方、判断を誤りやすい条件。そうしたことは、カタログの仕様からは出てきません。答え合わせを重ねた分だけ、次に立ち木を前にしたときの読みが深くなります。

国土交通省のガイドラインでも、点検の効率化や補助手段として新技術の導入と検証を進める方向が示されています。新しい技術が現場で使えるものになるかどうかは、こうした地道な検証の積み重ねにかかっているのだろうと思います。弊社としても、機器を持っていることではなく、機器から出てきた図と数字を樹木の状態に翻訳できることを、これからも技術の中心に置いていきたいと考えています。

プレゼン資料の共有について

弊社が当日のプレゼンに使用したスライド資料につきまして、今回ご参加くださった方限定で共有が可能です。ご希望の方は、弊社SNSへのコメントまたはDM、お問い合わせフォームよりご連絡ください。

主催の一般社団法人日本樹木遺産協会の皆さま、会場と対象木のご提供にご協力くださった関係各位、そしてご参加くださった皆さまに、あらためて御礼申し上げます。



今回使用した診断機器について

ピカス（PiCUS Sonic Tomograph）

ドイツで開発された音波トモグラフです。1997年に樹木の専門機関と電子機器メーカーの共同開発として着手され、1999年に公開されました。以来、世界各国の樹木診断の現場で使われています。開発元のargus electronic gmbhは2022年以降、木材・樹木検査機器メーカーであるIMLグループが事業を継承し、現在はIML Electronicとして展開しています。

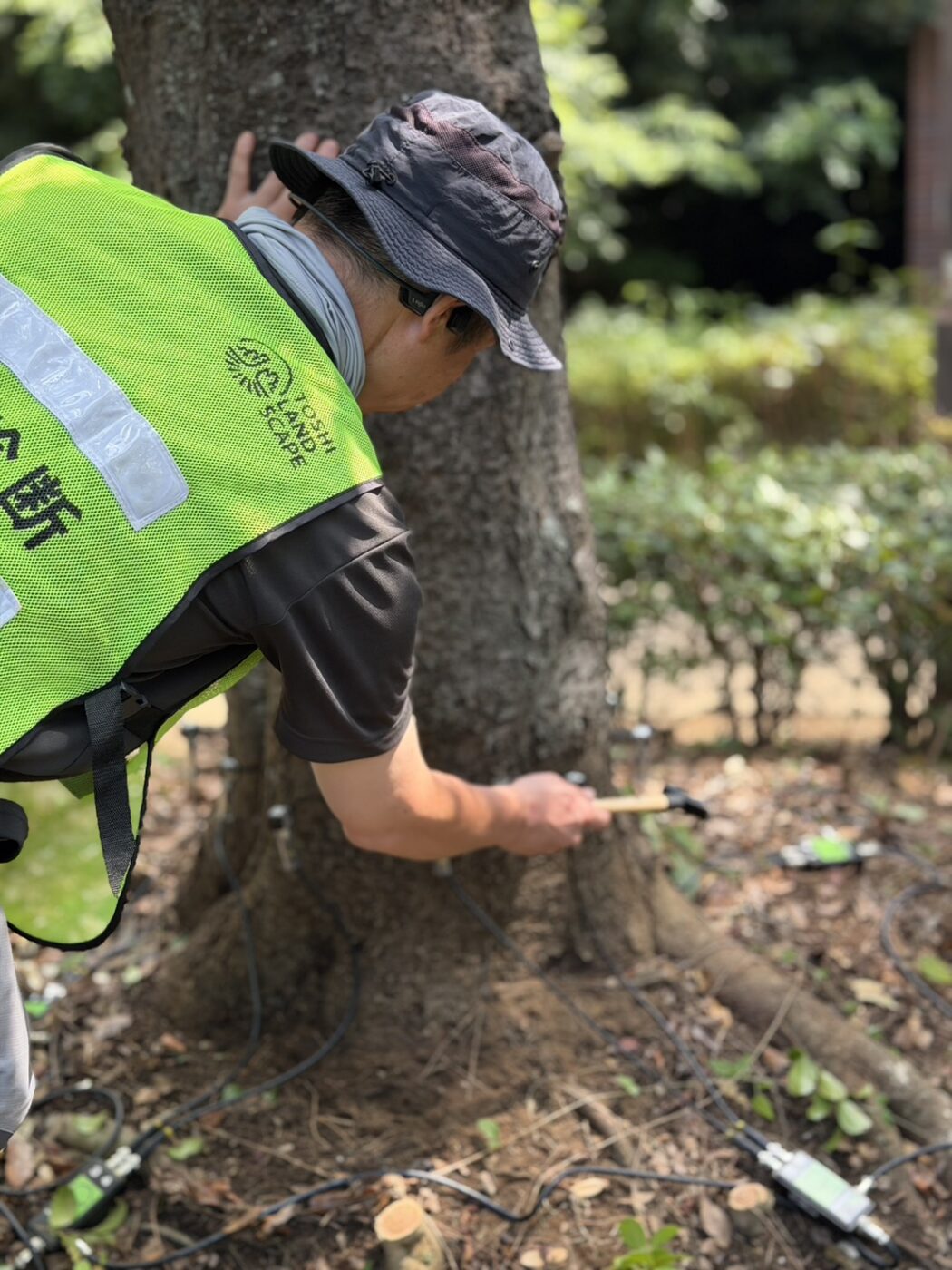

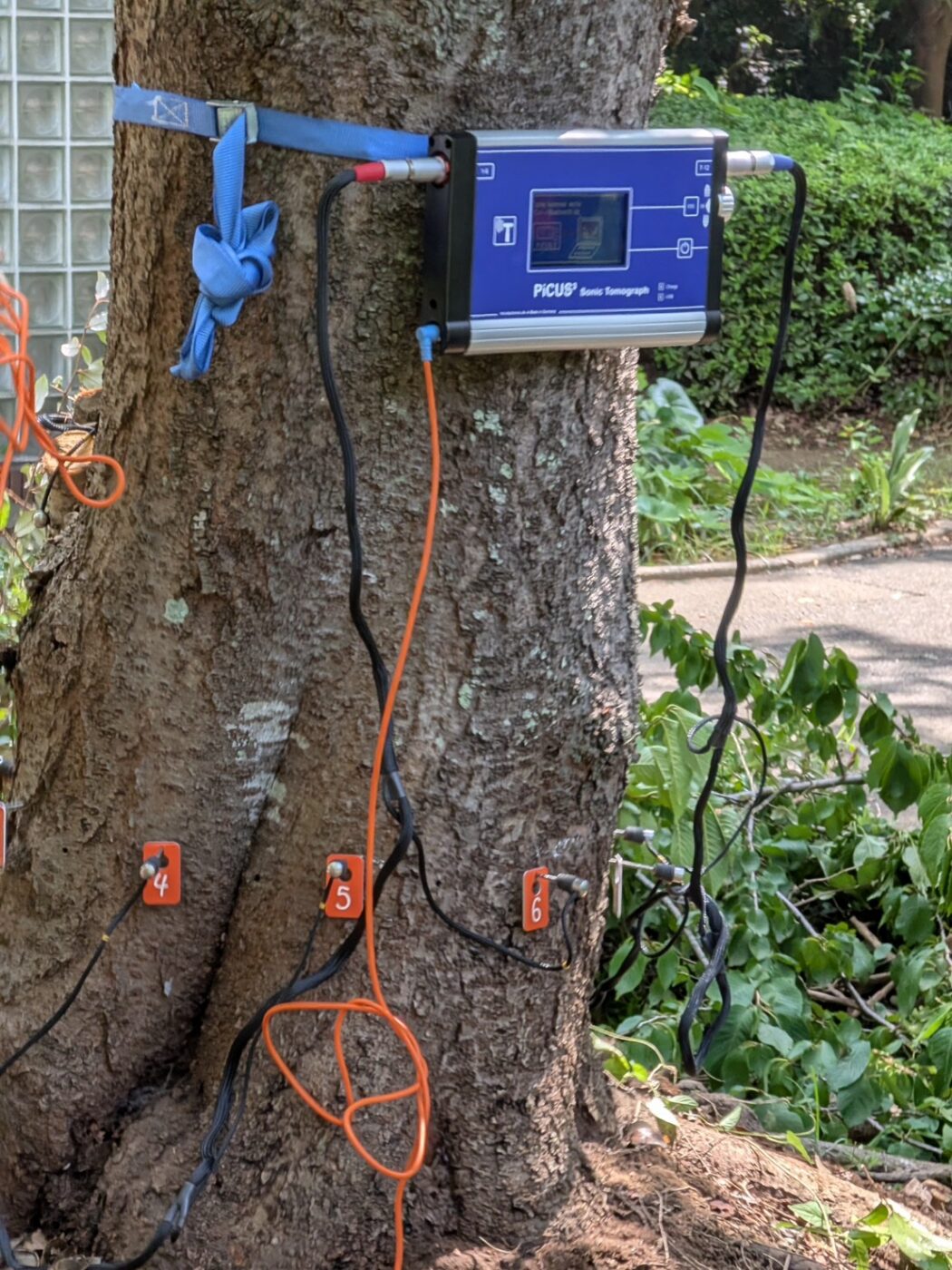

幹の周囲に測定点を設定してセンサーを取り付け、電子ハンマー等で打撃を与えると、その音波が各センサーに到達するまでの時間が計測されます。健全な木部では音波は速く伝わり、空洞や腐朽があると迂回するため遅くなります。この差から断面内の音速分布を計算し、色分けされた断面像として表示する仕組みです。PiCUS 3では6本または12本のセンサー構成が用意されています。幹に打ち込むのは細い釘のみで、木部を大きく傷つけずに断面の全体像を得られる点が特徴です。断面の形状（ジオメトリ）を正確に測るほど画像の精度が上がるため、専用のキャリパーを併用することもあります。

• IML Electronic｜PiCUS Sonic Tomograph 製品ページ
• PiCUS Sonic Tomograph 製品カタログ（PDF・英語）
• argus electronic｜開発の経緯

アーボソニック3D（ArborSonic 3D Acoustic Tomograph）

ハンガリーのFakopp Enterprise Bt.が製造する音波トモグラフです。原理はピカスと同じく音速の分布から内部の空洞・腐朽域を推定するものですが、機器としての設計思想には違いがあります。

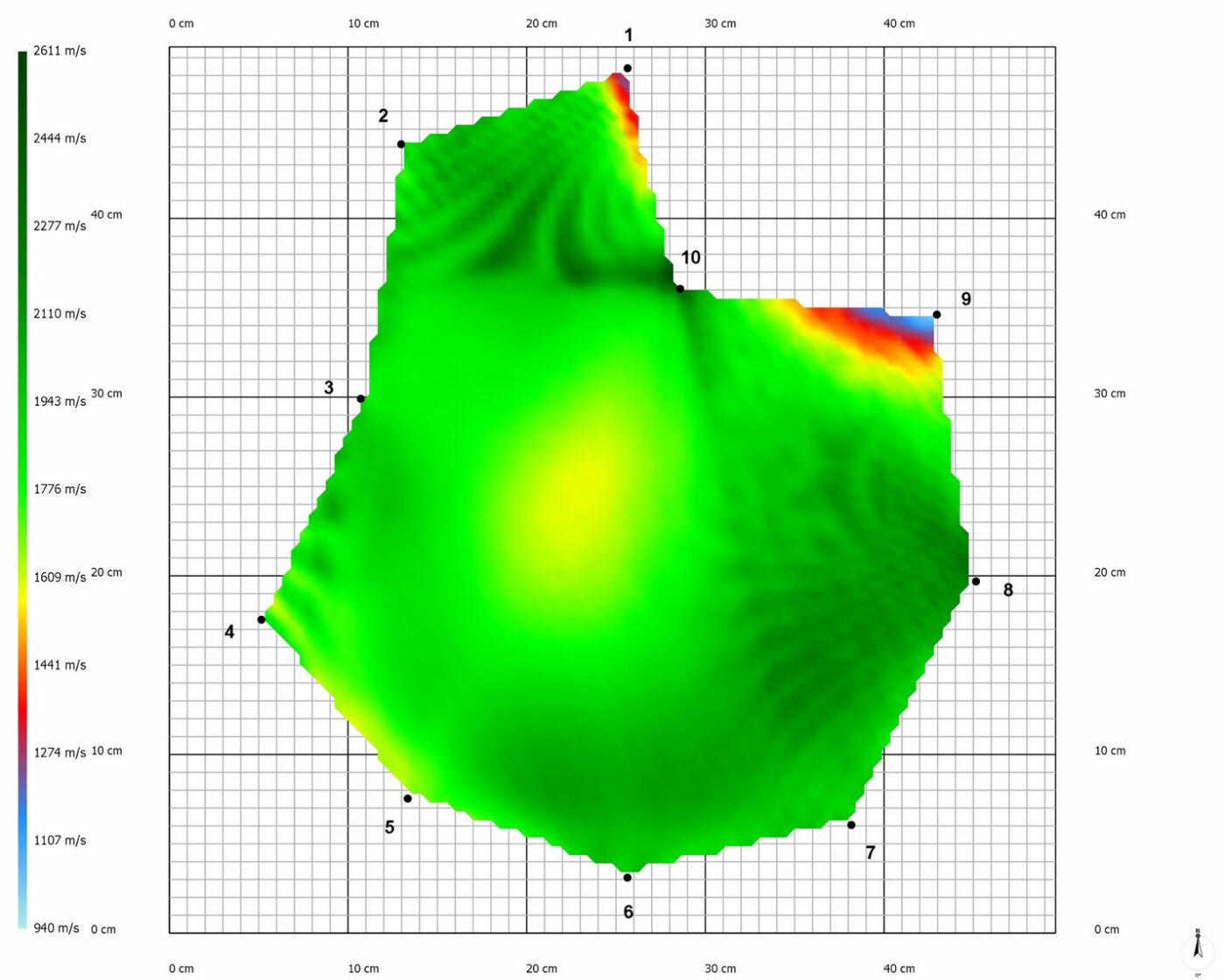

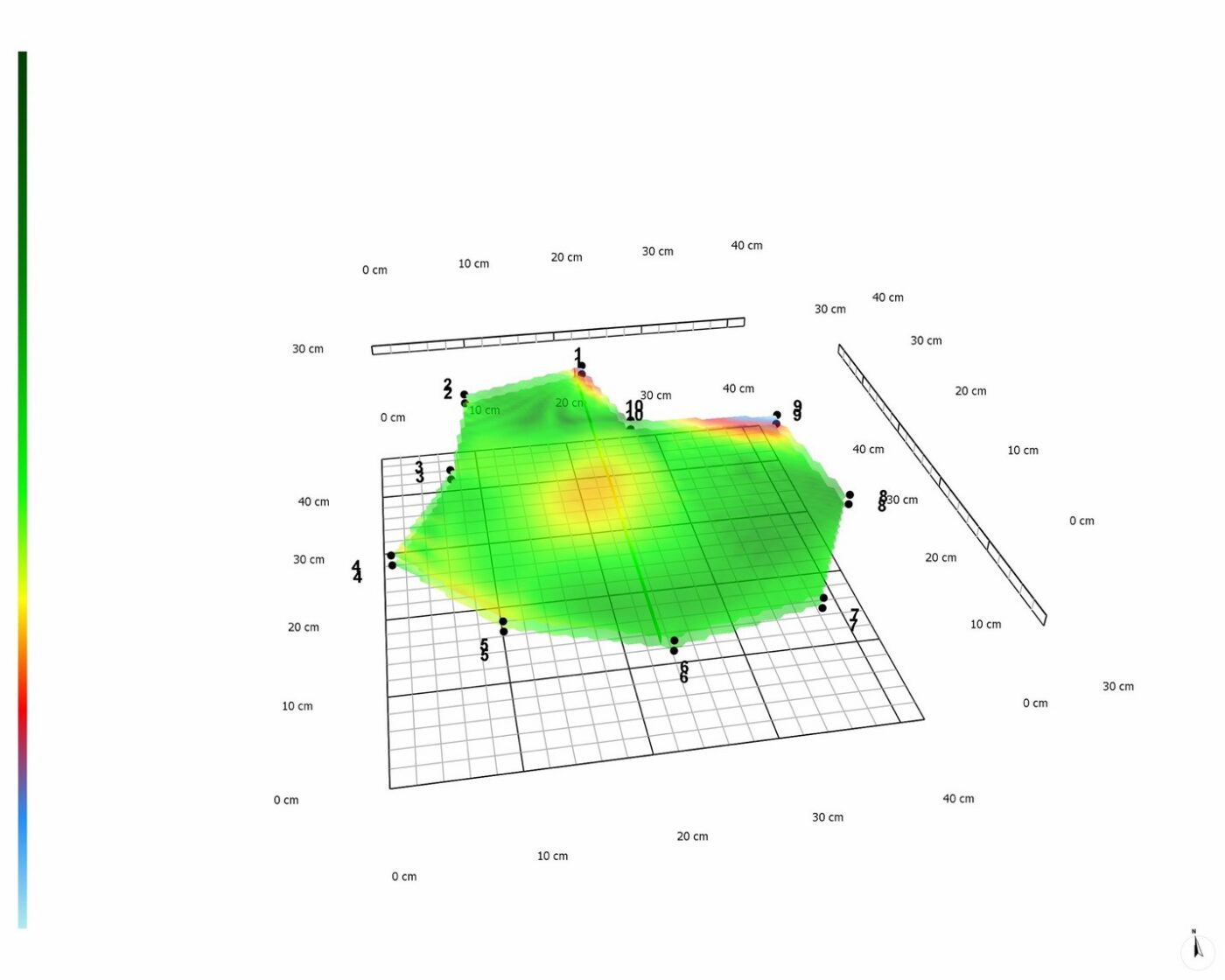

センサーにはSD02ピエゾ素子を使用し、10本や12本といった構成が用意されています。伝播時間はマイクロ秒単位の精度で測定され、1断面あたりの計測は組み立てからジオメトリの登録、打撃、撤収まで含めて5〜10分程度で完了するとされています。複数の高さで計測した断面を積み重ねて幹の3Dモデルを作成でき、ソフトウェアには風荷重のモデリング機能も含まれています。放射線を使わない非破壊の手法であること、樹皮の厚い樹木向けに12cmの長いネイルが用意されていることなども、実務上の使い勝手に関わってきます。

• Fakopp｜ArborSonic 3D Acoustic Tomograph 製品ページ

レジストグラフ　Resi PD（IML-RESI PowerDrill PDシリーズ）

ドイツのIML社が製造する穿孔抵抗測定器です。厳密にはレジストグラフは別の会社の商品名となるため、IML製のものはレジと表現するのが正しいです。直径3mm程度の刃を持つ細い針を一定の送り速度と回転数で木部に押し込み、針が受ける回転抵抗を0.1mm間隔で電子的に記録します。健全な木部では抵抗が高く、軟らかい腐朽部では抵抗が下がり、空洞ではほとんど抵抗がなくなります。逆に硬く脆化した腐朽ではグラフが跳ね上がることもあり、波形の読み方には経験を要します。

PDシリーズは、回転抵抗に加えて針を押し込む際の送り力も同時に記録します。二つの値を併せて見ることで、木部の状態についてより現実的な判断ができるとされています。データはデジタルで記録され、そのままPCに取り込んで報告書に使えます。大径木の根株診断にも対応しているのも大きなポイントです。

侵襲性のある手法ではありますが、穿孔径が細いため、針を引き抜く際に周囲の木部が孔を埋める方向に戻り、時間の経過とともに樹木自身が閉塞していきます。とはいえ、刺す本数と位置は必要最小限にとどめるべきものだと考えています。Resi PDのデータの読み方と診断の順番については、樹木診断機器 IML社製 RESI PD についてで詳しくまとめております。

• IML｜穿孔抵抗測定の原理
• IML-RESI PDシリーズ 測定値の解説（PDF・英語）

出典・参考情報

制度・行政資料

• 国土交通省「街路樹点検の実施促進に向けた新たなガイドラインを策定」（令和8年3月30日）
• 国土交通省「街路樹点検の実施促進のためのガイドラインに関する検討会」
• 国土交通省「倒木等による事故に関する全国調査について」（令和7年4月・都市公園）
• 国土交通省「道路における倒木等による事故に関する全国調査について」
• 東京都建設局「令和3年度 街路樹診断等マニュアル」
• 東京都「都有施設における樹木の一斉点検の結果について（速報）」（2026年5月1日）
• 東京都「都有施設における樹木の一斉点検の結果について（確報）」（2026年5月15日）

診断機器の精度に関する研究

• Use of Sonic Tomography to Detect and Quantify Wood Decay in Living Trees（Applications in Plant Sciences）
• Reliability of acoustic tomography and ground-penetrating radar for tree decay detection（揚州の歴史公園における33樹種147本の検証）
• Deflorio, Fink & Schwarze (2008) Detection of incipient decay in tree stems with sonic tomography after wounding and fungal inoculation

主催・協力

• 一般社団法人日本樹木遺産協会
• 株式会社木風
• HARDWOOD株式会社

関連記事（弊社ブログ）

• 都有施設80万本の樹木一斉点検 約14,000本の「異状あり」を、樹木医はどう読むか
• 国土交通省の全国倒木調査を樹木医が読み解く
• 砧公園で4回目の倒木 樹木医として思うこと
• 砧公園のサクラ倒木を樹木医が考察｜根返り・腐朽・先行降雨との関係
• 砧公園で2日連続の倒木事故——ヒマラヤスギはなぜ倒れたのか 樹木医の考察
• 樹木診断機器 IML社製 RESI PD について
• 「大型化・老木化」時代の樹木医・街路樹診断士による東京型・街路樹や公園樹木のマネジメント
• 樹木診断（ツリーリスクアセスメント部門）

株式会社トシ・ランドスケープ
樹木医　中村雅俊
